DN15 ile cali? Wymiary, zastosowanie i dobór armatury

Ile cali i milimetrów ma DN15?

Oznaczenie DN15 to branżowy odpowiednik popularnej średnicy pół cala. W przypadku rur stalowych przekłada się to na dokładnie 21,3 mm średnicy zewnętrznej. Wnętrze takiej rury ma zazwyczaj około 16,7 mm, co wynika ze standardowej grubości ścianki na poziomie 2,3 mm.

Rura do przyłącza wody 40 mm – właściwości i zastosowanie

Wszystkie te wytyczne opierają się na normie EN ISO 6708, która standaryzuje sposób opisywania średnic nominalnych w projektach technicznych. Choć przelicznik DN15 zawsze wskazuje na pół cala, warto pamiętać, że finalne wymiary bywają zdradliwe. Zależą one bowiem od tworzywa, z którego powstał element – inaczej będzie wyglądać stal, a inaczej miedź czy tworzywa sztuczne typu PVC lub PE.

Dlatego, korzystając z tabel średnic, nie należy sugerować się wyłącznie oznaczeniem DN. Aby uniknąć kosztownych pomyłek przy doborze armatury, zawsze sprawdzaj dokładne parametry techniczne dedykowane konkretnemu materiałowi i przeznaczeniu instalacji.

Gdzie stosuje się DN15 w instalacjach?

W budownictwie jednorodzinnym standard DN15 to najczęściej wybierane rozwiązanie w instalacjach wodnych. To właśnie za jego pomocą doprowadzamy wodę do:

• baterii umywalkowych,
• kuchennych zlewozmywaków,
• pralek,
• zmywarek.

Ta średnica świetnie sprawdza się również w układach hydraulicznych, obsługując króćce pomp cyrkulacyjnych o mniejszym przepływie oraz poszczególne obiegi grzejnikowe. Znajdziemy ją także w systemach centralnego ogrzewania oraz instalacjach pneumatycznych, gdzie kluczowe jest precyzyjne ograniczenie przepływu. Elementy te produkuje się z rozmaitych tworzyw – od miedzi i PVC, po nowoczesne węże i kompozyty. Wybór konkretnego materiału zależy zazwyczaj od preferowanej metody montażu, takiej jak:

• zgrzewanie,
• klejenie,
• gwintowanie.

Dzięki swojej uniwersalności DN15 zapewnia niezawodność, szczelność i stabilną pracę całego układu, nawet w bardziej wymagających środowiskach przemysłowych.

Jaka rura do wody w ziemi? Przewodnik po najlepszych rozwiązaniach

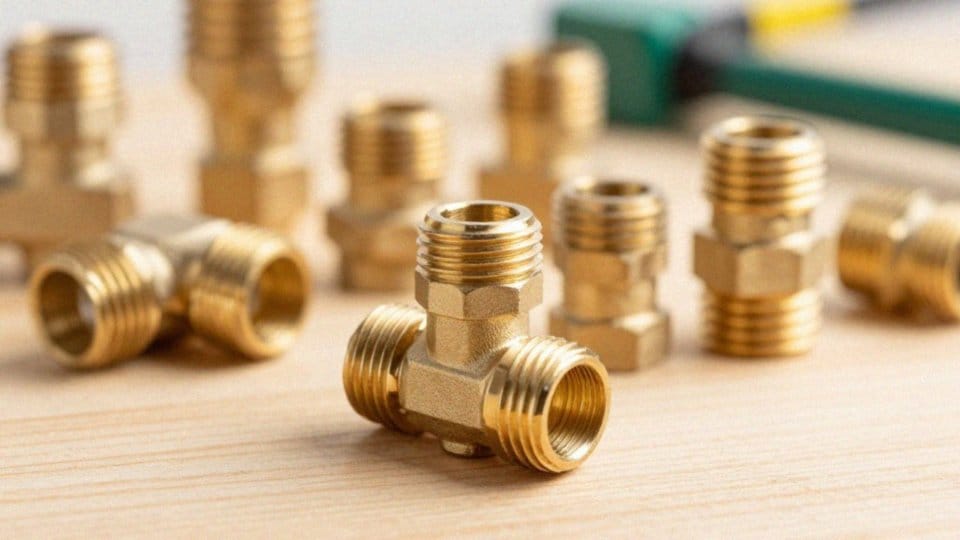

Jak dobrać armaturę do DN15?

Dobierając armaturę do instalacji DN15, musisz precyzyjnie dopasować elementy oznaczone jako 1/2 cala lub DN15, pamiętając o weryfikacji rzeczywistej średnicy zewnętrznej oraz sposobie łączenia. W przypadku systemów gwintowanych standardem są gwinty calowe typu G 1/2, które zapewniają pełną kompatybilność.

Wybierając zawory, króćce czy złączki, zastanów się najpierw nad tworzywem – mosiądz, stal czy polimery mają swoje specyficzne wymagania, od zgrzewania i klejenia aż po klasyczne skręcanie. Kluczowe jest również dokładne sprawdzenie warunków eksploatacji, w szczególności dopuszczalnego ciśnienia i temperatury pracy.

Podczas gdy w typowej hydraulice domowej zazwyczaj wystarczają standardowe zawory kulowe lub kątowe 1/2″, instalacje przemysłowe czy grzewcze wymagają znacznie większej uwagi. Tam klasę ciśnieniową należy dobierać w oparciu o obliczenia przepływów oraz rygorystyczne normy międzynarodowe, jak DIN, EN czy ISO.

Rura PP 40 ile to cali? Wymiary i zastosowania rur PP-R

Jeśli musisz połączyć ze sobą dwa odmienne standardy, czyli calowy z metrycznym, wykorzystaj dedykowane przejściówki – to najpewniejszy sposób, by zachować pełną szczelność i trwałość całego układu.

Jaka jest przepustowość i ciśnienie robocze DN15?

Wydajność hydrauliczna armatury DN15 jest ściśle determinowana przez jej wewnętrzny przekrój, który przy ściankach o grubości 2,3 mm wynosi około 16,7 mm. Na ostateczną przepustowość wpływa wiele zmiennych, w tym:

• spadek ciśnienia,
• całkowita długość instalacji,
• chropowatość użytego materiału,
• lepkość samego medium.

Aby precyzyjnie oszacować straty energii i dobrać optymalne parametry dla założonego natężenia przepływu, projektanci najczęściej sięgają po równanie Darcy-Weisbacha. Wytrzymałość ciśnieniowa tych elementów zależy od kilku kluczowych czynników:

• klasy ciśnieniowej,
• rodzaju tworzywa,
• współczynnika SDR.

W standardowych układach domowych takie przewody zazwyczaj z powodzeniem radzą sobie z ciśnieniem sieciowym nieprzekraczającym kilku barów. Z kolei w wymagającym środowisku przemysłowym komponenty dobiera się z uwzględnieniem rygorystycznych norm producenta, które precyzyjnie określają dopuszczalne obciążenia w zależności od temperatury pracy. Każdy element systemu musi posiadać odpowiedni atest, stanowiący gwarancję bezpieczeństwa w określonych warunkach. Dokumentacja ta pozwala skutecznie wyeliminować ryzyko awarii wynikających z przeciążenia wytrzymałościowego rur.

Rura 32 mm — ile to cali i jak to przeliczyć?

Czy gwint 1/2 cala pasuje do DN15?

Gwint 1/2 cala to powszechnie stosowany standard w armaturze o średnicy nominalnej DN15. W europejskich instalacjach hydraulicznych format G 1/2, wywodzący się z brytyjskiego systemu rurowego BSP, idealnie współpracuje z elementami DN15, zapewniając pełną szczelność połączeń.

Problemy pojawiają się dopiero przy kontakcie z amerykańskim standardem NPT, opartym na gwintach stożkowych. Ze względu na odmienny profil zwojów i kąt nachylenia, próba bezpośredniego łączenia tych dwóch systemów zazwyczaj kończy się wyciekiem. Aby uniknąć awarii, należy wtedy sięgnąć po specjalistyczne przejściówki lub dedykowane uszczelnienia.

Podczas prac instalacyjnych najważniejsza jest weryfikacja typu gwintu i dobór właściwych materiałów uszczelniających. Trwałość układu zależy nie tylko od precyzji dokręcenia, ale przede wszystkim od kompatybilności złączek, co bywa wyzwaniem zwłaszcza przy łączeniu standardów metrycznych z calowymi. Aby wyeliminować ryzyko kosztownych błędów, warto zawsze zaglądać do specyfikacji technicznej producenta przed rozpoczęciem montażu.

DN 200 — co to jest i jakie ma właściwości w instalacjach hydraulicznych?

Jakie normy dotyczą DN15?

Wymiary oraz parametry techniczne komponentów o średnicy DN15 podlegają rygorystycznym wytycznym międzynarodowych norm DIN EN ISO. Fundamentem projektowania inżynieryjnego jest w tym przypadku dokument EN ISO 6708, który precyzyjnie wskazuje sposób oznaczania średnic nominalnych. Jeśli mowa o rurach stalowych, branża opiera się głównie na standardach DIN 2448 oraz ISO 4200. Określają one nie tylko zewnętrzne wymiary czy grubość ścianek, ale także dopuszczalne tolerancje produkcyjne.

W sektorach o specyficznych wymaganiach, jak choćby w przemyśle spożywczym, niezbędne staje się sięgnięcie po dodatkowe wytyczne SMS. Z kolei w zaawansowanych instalacjach ciśnieniowych inżynierowie często posiłkują się rozwiązaniami amerykańskimi, takimi jak ASTM A53. Tak szeroka standaryzacja zapewnia bezpieczeństwo oraz pełną kompatybilność, co ma kluczowe znaczenie podczas łączenia armatury z rurami wykonanymi z miedzi, tworzyw sztucznych czy stali.

Stosowanie się do ustalonych reguł skutecznie eliminuje ryzyko kosztownych błędów na etapie projektowania rurociągów. Ostateczny wybór normy jest zawsze podyktowany rodzajem użytego materiału oraz przeznaczeniem konkretnego systemu, niezależnie od tego, czy mówimy o hydraulice, pneumatyce czy instalacjach wodnych. Uważna weryfikacja zgodności z tabelami DN oraz specyfikacją producenta to najlepsza gwarancja, że wybrany element zachowa szczelność i wytrzymałość ciśnieniową w każdych warunkach pracy.
