Co oznaczają średnice rur PP?
W przypadku rur wykonanych z polipropylenu kluczowym parametrem, na który zwracają uwagę zarówno projektanci, jak i instalatorzy, jest średnica zewnętrzna podawana w milimetrach. Zgodnie z normą PN-EN ISO 15874, to właśnie ten wymiar stanowi średnicę nominalną, co znacząco upraszcza proces dopasowywania kompatybilnych złączek. Choć oznaczenie typu FI 20 jednoznacznie wskazuje na 20 mm średnicy zewnętrznej, o rzeczywistej wydajności przepływu przesądza wnętrze rury.
Tutaj w grę wchodzi wskaźnik SDR, czyli relacja między średnicą a grubością ścianki. Zrozumienie tej zależności jest niezbędne, by przeprowadzić rzetelne obliczenia hydrauliczne, kluczowe przy planowaniu instalacji ciepłej i zimnej wody oraz systemów centralnego ogrzewania. Precyzja w oznaczaniu tych elementów z tworzyw sztucznych gwarantuje nie tylko trwałość zgrzewanych połączeń, ale także poprawne funkcjonowanie całej sieci pod ciśnieniem.
Jakie są dostępne zakresy średnic rur PP?
Wybór odpowiednich wymiarów rur z polipropylenu jest kluczowy dla sprawnego działania instalacji wodnych i grzewczych. Typowe rury PP-R dostępne są w średnicach od 16 do 110 mm, jednak warianty PP-RCT, wyróżniające się lepszą odpornością termiczną, oferują szeroki zakres, dochodzący nawet do 160 mm.
Zastosowanie tych elementów ściśle wiąże się z ich gabarytami:
- najcieńsze przewody, czyli 16 i 20 mm, to standard w ogrzewaniu podłogowym oraz przy tworzeniu podejść do poszczególnych punktów poboru wody,
- główne przewody rozdzielcze wewnątrz domu najlepiej sprawdzą się w przekrojach 25 oraz 32 mm,
- instalacje wymagające bardziej intensywnego przepływu medium, takie jak główne piony czy większe rozgałęzienia, zazwyczaj bazują na średnicach sięgających 63 mm.
Na rynku dostępne są również produkty specjalistyczne, w tym rury wielowarstwowe STABI oraz GLASS, które najczęściej spotkamy w rozmiarach 16 i 20 mm. Pamiętaj, że dopasowanie średnicy rury determinuje konieczność doboru właściwych kształtek – od muf PP-R po elementy z gwintem zewnętrznym. Ostateczna decyzja projektowa powinna zawsze uwzględniać klasę ciśnienia rur oraz indywidualne wymagania techniczne całego systemu.

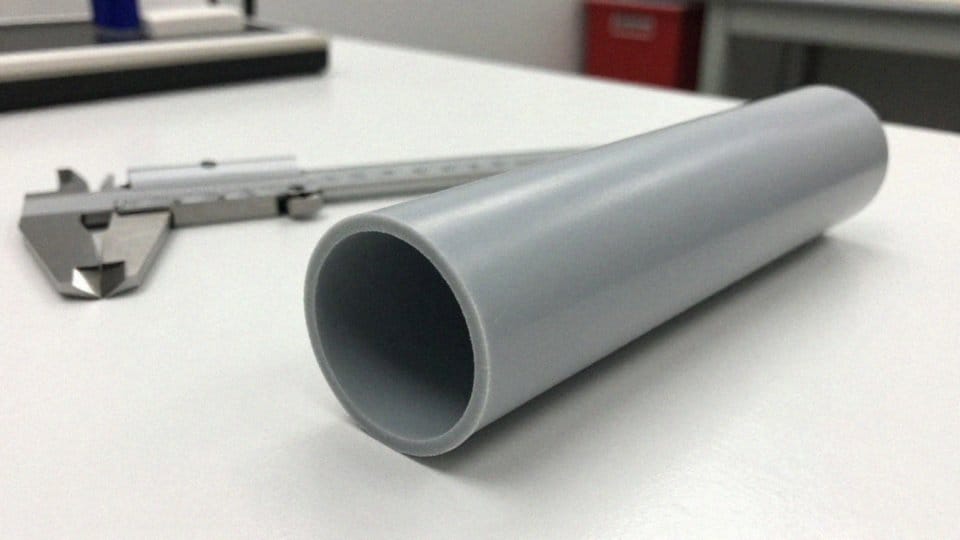

Czym różni się średnica nominalna od zewnętrznej?
Średnica nominalna to umowny parametr, dzięki któremu łatwo zidentyfikujemy wymiary elementów w instalacjach z tworzyw sztucznych. W systemach rur PP wartość ta zazwyczaj pokrywa się ze średnicą zewnętrzną podaną w milimetrach, co znacznie usprawnia dopasowanie niezbędnych akcesoriów, takich jak:
- mufy,
- złączki gwintowane.
Sama średnica zewnętrzna określa fizyczny rozmiar rury, który bez trudu sprawdzimy za pomocą miarki. Od tego parametru zależy nie tylko montaż kształtek, ale przede wszystkim trwałość i szczelność wszystkich zgrzewanych połączeń. Oczywiście każdy wyrób musi spełniać surowe normy produkcyjne, co gwarantuje, że wymiary mieszczą się w wyznaczonych granicach tolerancji. Warto jednak odróżnić od wspomnianego wymiaru średnicę wewnętrzną. Jej wielkość wynika bezpośrednio z grubości ścianek oraz wskaźnika SDR. Co ciekawe, przy tej samej średnicy nominalnej, wyższa wartość SDR wskazuje na cieńsze ścianki, a co za tym idzie – większy przekrój roboczy rury.
Podczas projektowania instalacji hydraulicznej, szczególnie przy obliczaniu spadków ciśnienia czy prędkości przepływu cieczy, zawsze powinniśmy posługiwać się rzeczywistym wymiarem wewnętrznym. Pozwala to uniknąć kosztownych błędów w szacowaniu wydajności układu, ponieważ to właśnie wolna przestrzeń wewnątrz rury, a nie jej oznaczenie nominalne, realnie ogranicza przepływ wody.
Jak dobrać średnicę rur PP do instalacji?
Prawidłowy dobór średnicy rur polipropylenowych to zadanie wymagające precyzyjnej analizy hydraulicznej oraz wnikliwego spojrzenia na parametry medium. Inżynier planujący sieć musi oprzeć się na rzetelnych obliczeniach przepływu i ciśnienia w poszczególnych sekcjach układu.
Kluczowym krokiem jest tutaj:
- ocena zapotrzebowania na ciepło,
- liczba punktów poboru wody,
- uwzględnienie scenariusza ich jednoczesnego użytkowania.
W trakcie projektowania nie można pominąć długości tras, ponieważ to właśnie ona generuje opory liniowe, wpływające na ostateczny rozkład hydrauliczny niezbędny do zrównoważenia całego systemu. Projektant musi również dopasować klasę ciśnienia roboczego, wybierając typ PN 30 lub 50 w zależności od temperatury pracy oraz przewidywanej rozszerzalności cieplnej polipropylenu.
Zgodnie z wytycznymi normy PN-EN ISO 15874, średnice warto dobierać tak, aby prędkość medium nie generowała uporczywego hałasu ani niepotrzebnych spadków ciśnienia. W typowych instalacjach główne piony zasilające najczęściej mają średnicę 32 mm, natomiast podejścia do odbiorników czy pętle ogrzewania podłogowego operują w przedziale 16–20 mm.
Nie bez znaczenia pozostaje wybór technologii łączenia – na przykład zgrzewania polifuzyjnego – która determinuje dostępność odpowiednich kształtek. Cały system musi spełniać wymogi krajowych norm, jak chociażby PN-92/B-01706, a jednocześnie gwarantować wysoki komfort domownikom. Solidne obliczenia hydrauliczne są fundamentem, który chroni przed błędem niedowymiarowania rur, co w przeciwnym razie mogłoby znacząco ograniczyć wydajność wszystkich punktów poboru w budynku.

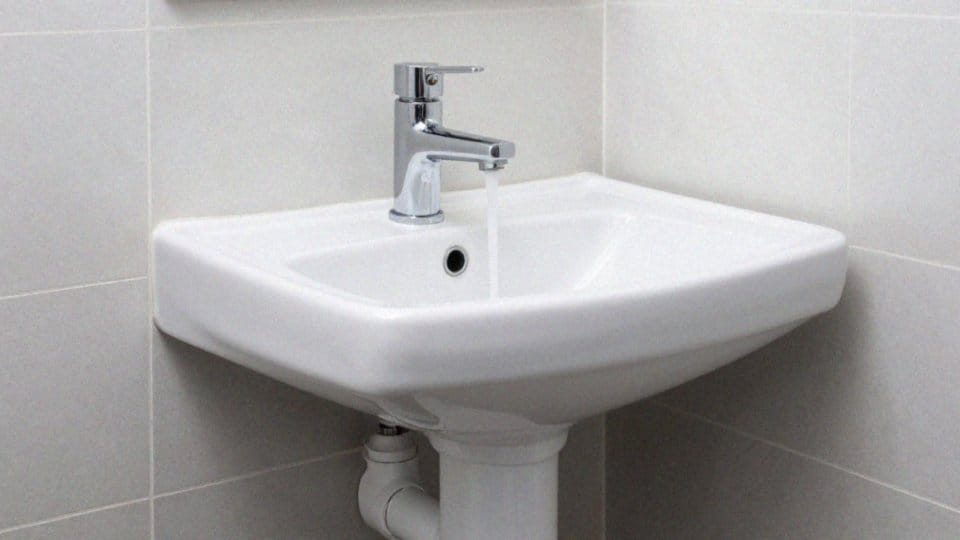

Jak liczba punktów poboru wpływa na dobór średnicy?
Dobór odpowiednich średnic rur w instalacji wodnej jest bezpośrednio uzależniony od liczby punktów poboru oraz sposobu, w jaki z nich korzystamy. Aby precyzyjnie określić zapotrzebowanie na przepływ szczytowy, inżynierowie przygotowują bilans hydrauliczny, podczas którego dzielą urządzenia na konkretne sekcje zasilające.
Głównym wyzwaniem jest tu odpowiednie zwymiarowanie pionów; te, które obsługują wiele punktów jednocześnie, wymagają przekrojów rzędu Ø32 mm, co gwarantuje stabilne ciśnienie w całym budynku. Z kolei podłączenia do poszczególnych baterii czy sanitariatów zazwyczaj wykazują pełną wydajność przy średnicach wynoszących 16–20 mm.
Najczęstszą przyczyną problemów jest błędne założenie dotyczące częstotliwości jednoczesnego korzystania z kranów. Jeśli projektant pominie to istotne ryzyko, mieszkańcy szybko odczują skutki w postaci uciążliwych spadków ciśnienia, a system może zacząć generować niepokojące szumy, obniżające standard życia.
Profesjonalny projekt zawsze uwzględnia więc pewne rezerwy eksploatacyjne oraz specyficzne zapotrzebowanie cieplne. Dzięki takiemu podejściu, instalacja pozostaje niezawodna nawet w okresach największego obciążenia.
Jak grubość ścianki i SDR wpływają na dobór średnicy?
Grubość ścianki rury oraz parametr SDR to fundamenty, na których buduje się wytrzymałość ciśnieniową i wydajność hydrauliczną każdej sieci. Wskaźnik ten, określający relację między średnicą zewnętrzną a grubością materiału, jest kluczowy dla właściwego doboru komponentów: im niższa wartość SDR, tym solidniejsza ścianka, co bezpośrednio przekłada się na wyższe dopuszczalne ciśnienie robocze.
Decydując się na rury o mniejszym SDR, zyskujesz pewność w wymagających instalacjach wysokociśnieniowych, jednak musisz przygotować się na pewien kompromis. Grubsza ścianka zawsze zmniejsza światło rury, co generuje większe opory hydrauliczne – aspekt szczególnie istotny przy planowaniu długich magistrali. Zrozumienie tej zależności między trwałością mechaniczną a swobodnym przepływem medium jest kluczem do przemyślanego projektu.
W praktyce wybór zależy od przeznaczenia układu. Systemy centralnego ogrzewania czy instalacje ciepłej wody użytkowej o dużym ciśnieniu wymagają wzmocnionych ścianek. Z kolei w typowych sieciach domowych optymalnym rozwiązaniem jest balans – dążymy do zachowania sztywności przy jednoczesnym zapewnieniu wysokiej przepustowości.
Pamiętaj, że wszystkie obliczenia hydrauliczne powinny bazować na rzeczywistym przekroju wewnętrznym rury, bo to on ostatecznie determinuje prędkość medium oraz końcowe spadki ciśnienia w systemie.
Jakie skutki ma zbyt mała średnica rur PP?
Zbyt mała średnica rur polipropylenowych to prosty przepis na poważne kłopoty w codziennej eksploatacji instalacji. Najczęstszym skutkiem błędnego doboru przekrojów jest nagły spadek ciśnienia, który drastycznie obniża komfort korzystania z kranów czy pryszniców. Niewłaściwe wymiarowanie przewodów prowadzi również do irytującego szumu, wywołanego przez zbyt szybki przepływ wody i towarzyszące mu turbulencje.
W systemach grzewczych problem ten objawia się:
- nierównomierną temperaturą grzejników,
- szczególnie w odległych pionach i rozgałęzieniach,
- gdzie opory hydrauliczne stają się największą barierą.
Długotrwała praca w takich warunkach to także ogromne wyzwanie dla pomp obiegowych, które szybciej się zużywają, co w skrajnych przypadkach wymusza kosztowne naprawy i modernizacje. Aby uniknąć takich niespodzianek, projektanci i instalatorzy powinni zawsze bazować na precyzyjnych obliczeniach hydraulicznych oraz standardach technicznych, takich jak norma PN-EN ISO 15874. Prawidłowy dobór średnic to jedyny sposób na zapewnienie stabilnego ciśnienia, ciszy w instalacji oraz wysokiej efektywności energetycznej systemu przez długie lata.
