Co to są średnice rur PP do wody?
Średnicę zewnętrzną rur polipropylenowych, wyrażaną w milimetrach, utożsamiamy z wymiarem nominalnym DN. W ofercie rynkowej znajdziemy modele PP-R oraz nowocześniejsze PP-RCT, przy czym standardowy zakres rozmiarów rozciąga się od 16 do 160 mm.
Kluczowy dla przepływu wymiar wewnętrzny uzależniony jest od współczynnika SDR, definiującego relację między przekrojem zewnętrznym a grubością ścianki. To właśnie ta ostatnia, zależna od wybranej klasy ciśnieniowej – PN 10, PN 16 lub PN 20 – decyduje o finalnych parametrach hydraulicznych instalacji.
Wszystkie typy rur, w tym wersje:
- jednorodne,
- wielowarstwowe,
- zbrojone włóknem szklanym,
spełniają rygorystyczne wymogi normy PN-EN ISO 15874-1. Ich montaż opiera się na technice zgrzewania polidyfuzyjnego z wykorzystaniem muf lub kielichów, co gwarantuje szczelność i wysoką odporność na korozję. Planując instalację, warto jednak pamiętać o specyficznej dla tworzyw sztucznych rozszerzalności cieplnej. Dzięki solidnej konstrukcji, systemy z polipropylenu pozostają niezawodne przez wiele lat, utrzymując przy tym doskonałe właściwości mechaniczne.
Jak dobrać średnice rur PP do instalacji?
Właściwy dobór rur polipropylenowych zaczyna się od precyzyjnego oszacowania zapotrzebowania na wodę, przy czym kluczowe jest nie tylko uwzględnienie samych punktów poboru, ale także częstotliwości ich jednoczesnego użytkowania. Całe przedsięwzięcie opiera się na rzetelnych obliczeniach hydraulicznych oraz specyficznych wymaganiach budynku. Projektanci instalacji biorą pod lupę cztery główne aspekty:
- przeznaczenie układu, czyli czy chodzi o wodę zimną, ciepłą, cyrkulację czy może ogrzewanie,
- warunki pracy, takie jak temperatura i ciśnienie nominalne,
- przebieg tras przewodów wraz z montażem pionów,
- materiał – wybór pomiędzy PP-R, PP-RCT czy rurami stabilizowanymi.
W inżynierskiej codzienności utarły się pewne standardy. Główne piony zazwyczaj wykonuje się z rur o średnicy 32 mm, natomiast magistrala między wodomierzem a źródłem ciepła najczęściej opiera się na wymiarze 25 mm. W przypadku punktów końcowych, takich jak umywalka czy WC, zazwyczaj wystarcza średnica 20 mm. Jeśli jednak planujemy podejście do wanny, prysznica lub zlewozmywaka, bezpieczniej jest wybrać rury 25 mm, szczególnie gdy przewidujemy częste korzystanie z kilku punktów naraz.
Popełnienie błędów przy doborze średnicy może być kosztowne. Zbyt wąskie przewody skutkują dokuczliwymi spadkami ciśnienia, szumami w bateriach i ograniczeniem przepływu. Z drugiej strony, nadmiarowa średnica niepotrzebnie zawyża koszty materiałów i utrudnia późniejszą regulację hydrauliczną. Należy pamiętać, że każdy projekt musi uwzględniać opory miejscowe generowane przez kolana, trójniki i inne kształtki. Przy skomplikowanych instalacjach warto zaufać doświadczonemu fachowcowi, co zagwarantuje bezpieczeństwo systemu i wysoki komfort użytkowania przez długie lata.
Jak obliczyć przepływ i opory hydrauliczne dla rur PP?
Obliczenia hydrauliczne dla instalacji z rur PP sprowadzają się do rzetelnego oszacowania strat ciśnienia, generowanych przez opory liniowe oraz miejscowe. Kluczowymi parametrami, od których należy wyjść, są:
- natężenie przepływu wody dla konkretnych punktów poboru,
- dobrana średnica wewnętrzna przewodów, zależna od wymiaru zewnętrznego i współczynnika SDR.
Precyzyjne określenie strat wymaga wyznaczenia prędkości cieczy oraz liczby Reynoldsa. Gdy mamy do czynienia z przepływem turbulentnym, najskuteczniejszym narzędziem jest wzór Colebrooka-Whita, wymagający iteracyjnego wyliczenia współczynnika tarcia. W codziennej praktyce projektowej równie dobrze sprawdzają się jednak specjalistyczne tabele techniczne i nomogramy przygotowywane przez producentów, które znacząco skracają czas pracy.
Straty liniowe są bezpośrednio powiązane z długością odcinków oraz przekrojem rur. Z kolei opory miejscowe wynikają z zastosowanej armatury, zaworów czy kształtek, z których każdy element posiada indywidualny współczynnik oporu – trzeba je po prostu odpowiednio zsumować. Całość weryfikacji wieńczy zestawienie uzyskanych wyników z dostępnym ciśnieniem operacyjnym, przy zachowaniu wymogów norm PN-92/B-01706 oraz PN-EN ISO.
Choć niska chropowatość wewnętrzna polipropylenu sprzyja wysokiej wydajności hydraulicznej, podczas projektowania nie można zapominać o fizycznych właściwościach tworzywa. Istotne jest uwzględnienie rozszerzalności termicznej, która bezpośrednio przekłada się na stabilność instalacji oraz szczelność zgrzewanych połączeń w zmiennych warunkach pracy.
W jaki sposób średnica rur PP wpływa na ciśnienie?
Prawidłowy dobór średnicy rur PP ma decydujące znaczenie dla oporów hydraulicznych, które bezpośrednio przekładają się na ciśnienie w kranach. Zmniejszenie przekroju rury przy zachowaniu stałego przepływu wymusza na cieczy przyspieszenie, co nieuchronnie generuje większe straty ciśnienia liniowego. W praktyce użytkownicy odczuwają to jako słabszy strumień wody, co wyraźnie obniża codzienny komfort. Zbyt wąskie przewody spotęgują również opory na kolankach oraz zaworach.
Jeśli korzystasz z pompy hydroforowej lub wodomierza, może to skutkować:
- denerwującym szumem płynącej cieczy,
- irytującymi skokami ciśnienia roboczego.
Dlatego rzeczywiste obliczenie zapotrzebowania na wodę jest kluczem do uniknięcia kłopotów z wyregulowaniem instalacji i zapewnieniem jej równej pracy w każdym punkcie budynku. Planując obieg ciepłej wody, nie wolno zapominać o temperaturze. Ma ona wpływ nie tylko na lepkość wody, ale także na rozszerzalność cieplną samych rur, co zmienia warunki pracy całego układu.
Stosowanie średnic zgodnych z obowiązującymi normami to najlepsza gwarancja bezawaryjnej eksploatacji i stabilnego ciśnienia na lata.
Które średnice rur PP stosować przy punktach poboru?
| Średnica rury PP | Przeznaczenie |
|---|---|
| 32 mm | Główne piony zasilające |
| 25 mm | Wanna, prysznic, zlewozmywak |
| 20 mm | WC, umywalka, bidet |
Podstawowe punkty sanitarne, jak umywalki, bidety czy toalety, powinny być zasilane rurami o średnicy wewnętrznej 20 mm (DN20). Choć dawniej powszechnie montowano instalacje oparte na wymiarze 1/2 cala, obecne standardy wskazują na wyższą niezawodność rur 20-milimetrowych. Ich zastosowanie skutecznie redukuje opory przepływu, co znacząco poprawia kulturę pracy systemu.
W przypadku urządzeń o większym zapotrzebowaniu na wodę, takich jak:
- wanny,
- prysznice,
- zlewozmywaki.
Optymalnym rozwiązaniem będzie średnica DN25. Zapewnia ona odpowiednio silny i komfortowy strumień wody, co staje się kluczowe, gdy z kilku punktów czerpalnych korzystamy jednocześnie. Pamiętaj jednak, by przy montażu precyzyjnie dobierać kształtki i kielichy bezpośrednio pod średnicę nominalną wybranych rur. Odradzam stosowanie rur DN16 na długich dystansach – są one wyjątkowo wymagające podczas zgrzewania, a każda niedokładność może drastycznie zawęzić przekrój przepływu.
Ostateczny projekt instalacji zawsze powinien zatwierdzić fachowiec. Specjalista nie tylko sprawdzi wymiary przyłączy, ale również przeanalizuje całkowitą długość tras, liczbę punktów poboru oraz tak zwany bilans jednoczesności. Dzięki takiemu profesjonalnemu podejściu zyskasz pewność, że system będzie działał płynnie i bezawaryjnie przez lata.

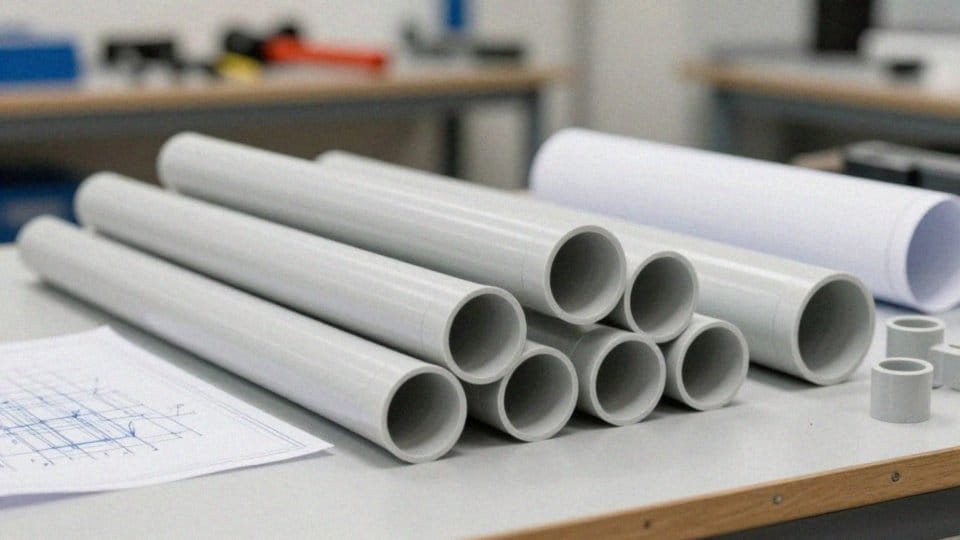

Jakie normy uwzględnić przy doborze rur PP?
Wybierając rury polipropylenowe, należy kierować się standardami PN-EN ISO 15874-1, które stanowią fundament projektowania nowoczesnych instalacji wody użytkowej. Dokument ten precyzyjnie określa parametry użytkowe, w tym:
- dopuszczalne ciśnienie,
- zakresy temperatur,
- zakładaną trwałość systemu.
Warto pamiętać, że w starszych projektach wciąż spotyka się wytyczne normy PN-92/B-01706, choć współczesna praktyka inżynierska kładzie główny nacisk na specyfikacje dostarczane bezpośrednio przez producenta. To właśnie dokumentacja techniczna konkretnego wyrobu definiuje kluczowe cechy, takie jak wskaźnik SDR czy rodzaj tworzywa, np. PP-R lub nowoczesny PP-RCT. Znajomość tych właściwości jest niezbędna do prawidłowej oceny wytrzymałości chemicznej i mechanicznej całej sieci.
Kluczowym etapem prac pozostaje zgrzewanie polidyfuzyjne, które musi być wykonane z uwzględnieniem klasy zastosowania instalacji. Takie podejście bezpośrednio przekłada się na bezpieczeństwo użytkowników budynku. Wykorzystanie certyfikowanych nomogramów pozwala na precyzyjny dobór średnic rur i kształtek do zakładanego natężenia przepływu. Skrupulatne przestrzeganie tych zaleceń nie tylko ułatwia końcowy odbiór prac budowlanych, ale przede wszystkim gwarantuje niezawodność instalacji w długim cyklu eksploatacji.
Należy oczywiście pamiętać, aby wszystkie wykorzystane komponenty, włącznie z armaturą, posiadały wymagane atesty zgodne z przepisami wodociągowymi.
Kto odpowiada za dobór średnic rur PP?
Ostateczny kształt instalacji z rur PP zależy od wiedzy i decyzji projektanta. To on przygotowuje dokumentację techniczną, która wyznacza fundament dla działań wykonawcy oraz oczekiwań inwestora. W zakres jego obowiązków wchodzi:
- dokładna analiza potrzeb,
- wykonanie obliczeń hydraulicznych,
- precyzyjny dobór klasy PN,
- dostosowanie odpowiedniej armatury, w tym wodomierzy czy zestawów hydroforowych.
Inwestor wspiera proces poprzez wybór materiałów, co bezpośrednio rzutuje na późniejszą wydajność systemu. Z kolei rola instalatora koncentruje się na rzetelnym montażu i ścisłym przestrzeganiu wytycznych producenta. Trwałość rurociągu zależy głównie od jakości zgrzewania oraz właściwego uwzględnienia kompensacji wydłużeń cieplnych. Często spotykane błędy w doborze przekrojów mają swoje źródło w:
- pominięciu analizy spadków ciśnienia,
- niedoszacowaniu oporów hydraulicznych.
Dla zachowania pełnego bezpieczeństwa użytkowników, każdą modyfikację oryginalnego planu należy skonsultować z jego autorem. Postępowanie zgodnie z normami PN-EN ISO oraz PN-92/B-01706 to najprostszy sposób na uniknięcie awarii i zapewnienie sprawnej pracy instalacji. W razie technicznych wątpliwości warto po prostu raz jeszcze zweryfikować obliczenia przed rozpoczęciem prac, co uchroni inwestycję przed kosztownymi poprawkami.
