Co to jest rura PP 20?
Rura PP 20 to kluczowy komponent instalacyjny, który powstaje z wytrzymałego polipropylenu typu PP-R. O średnicy zewnętrznej równej 20 mm, element ten jest dostępny w dwóch głównych wariantach:
- klasycznym, przeznaczonym do zgrzewania,
- wzmocnionym włóknem szklanym – popularnie określanym jako rura stabi GF.
Standardowo odcinki te mierzą 4 metry długości. Wszystkie oferowane przez nas wyroby posiadają niezbędne atesty higieniczne oraz deklaracje zgodności, co czyni je w pełni bezpiecznymi i sprawdzonymi rozwiązaniami do przesyłu wody pitnej. Warto pamiętać, że grubość ścianki oscyluje w zakresie od 2,8 mm do 3,4 mm. Zależność ta wywodzi się bezpośrednio z klasy ciśnieniowej oraz wskaźnika SDR, co ostatecznie determinuje rzeczywistą średnicę wewnętrzną przewodu i ma niebagatelne znaczenie przy projektowaniu wydajnych systemów wodnych.
Do czego nadaje się rura PP 20?
| Rodzaj rury | Przeznaczenie |
|---|---|
| Rura PP-R stabilizowana włóknem szklanym | instalacje centralnego ogrzewania, dystrybucja bieżącej wody pitnej |
| Rura zgrzewana PP PN20 | ciepła i zimna woda |
| Rura zgrzewana PP o średnicy wewnętrznej 20 mm | instalacje ciepłej i zimnej wody użytkowej, centralne ogrzewanie |
| Rura PPR 20 mm | instalacje grzewcze |
Polipropylen cieszy się ogromną popularnością, szczególnie w formie rur PP 20. Elementy te stanowią fundament nowoczesnych instalacji przesyłowych, zapewniając bezpieczną dystrybucję:
- wody pitnej,
- ciepłej wody użytkowej.
Doskonale radzą sobie w systemach centralnego ogrzewania, a dzięki wysokiej odporności chemicznej i termicznej, z powodzeniem wykorzystuje się je również w:
- chłodnictwie,
- klimatyzacji,
- zaawansowanych instalacjach basenowych.
Warto docenić ich wszechstronność w rolnictwie, gdzie sprawdzają się przy systemach nawadniania, głównie dzięki odporności na niskie temperatury i ryzyko zamarzania. Inwestorzy, zarówno prywatni, jak i przemysłowi, chętnie wybierają to rozwiązanie ze względu na imponującą trwałość, szacowaną na ponad pół wieku. W sytuacjach wymagających obsługi wyższego ciśnienia wewnętrznego, doskonałym wyborem są modele oznaczone symbolem PN20. Z kolei warianty wzmocnione włóknem szklanym skutecznie niwelują zjawisko wydłużalności liniowej, co gwarantuje pełną stabilność konstrukcyjną w instalacjach współpracujących z rozdzielaczami i grzejnikami.
Jak łączyć i montować rurę PP 20?
Podstawową techniką łączenia rur PP 20 jest polifuzja termiczna. Proces ten polega na jednoczesnym rozgrzaniu zewnętrznej ścianki przewodu oraz wnętrza złączki za pomocą dedykowanej zgrzewarki wyposażonej w kamienie o średnicy 20 mm. Gdy elementy osiągną właściwą temperaturę, wystarczy wsunąć rurę w kielich kształtki, co prowadzi do uzyskania trwałego i w pełni szczelnego złącza molekularnego.
Tworzenie rozbudowanych systemów ułatwiają liczne akcesoria, w tym:
- mufy,
- trójniki,
- kolana,
- redukcje,
- zaślepki.
Podczas prac trzeba pamiętać o naddatku konstrukcyjnym złączek, który gwarantuje poprawne osadzenie rury. Równie istotna jest stabilizacja całej instalacji – odpowiednie uchwyty nie tylko podpierają przewody, ale również kompensują ich wydłużalność liniową. Warto przy tym rozważyć użycie rur zbrojonych włóknem szklanym, które charakteryzują się mniejszą rozszerzalnością cieplną, co pozwala znacząco ograniczyć liczbę stosowanych kompensatorów.
Pamiętaj, że fachowy montaż wymaga ścisłego trzymania się parametrów nagrzewania oraz temperatury zalecanych przez producenta systemu. Po zakończeniu prac kluczowe jest przeprowadzenie próby ciśnieniowej dla potwierdzenia integralności wszystkich połączeń. Jeśli instalacja ma służyć do przesyłu wody pitnej, stosowane materiały muszą posiadać niezbędne atesty higieniczne.
Czym różni się Fi 20 od średnicy wewnętrznej rury?
W oznaczeniu FI 20 kryje się informacja o nominalnej średnicy zewnętrznej rury, która w standardowych systemach polipropylenowych wynosi 20 mm. Ten parametr jest fundamentem przy wyborze dopasowanych kształtek i określaniu klasy wymiarowej całej instalacji. Warto jednak wiedzieć, że faktyczne światło rury nie jest wartością stałą – zależy ono bezpośrednio od grubości ścianek oraz wskaźnika SDR. Dla inżyniera ta różnica to punkt wyjścia do precyzyjnych obliczeń hydraulicznych.
W zależności od wymagań dotyczących ciśnienia roboczego, rura o zewnętrznym wymiarze 20 mm może mieć średnicę wewnętrzną na poziomie:
- 14,4 mm,
- lub węższą, bo zaledwie 13,2 mm.
To właśnie te milimetry decydują o rzeczywistym przepływie wody i generowanych oporach. Podczas pracy projektowej trzeba też uwzględnić fakt, że same złączki posiadają naddatek na zgrzewanie, co w praktyce powoduje dodatkowe zwężenie przekroju w punkcie łączenia. Sytuację komplikują nieco rury zbrojone, których budowa warstwowa istotnie zmienia relację między wymiarami zewnętrznymi a przepustowością. Dlatego planując wydajną instalację, nie warto sugerować się samym symbolem FI 20. Zawsze bezpieczniej jest sięgnąć do szczegółowej specyfikacji technicznej producenta, która precyzyjnie określa średnicę wewnętrzną przewodu.

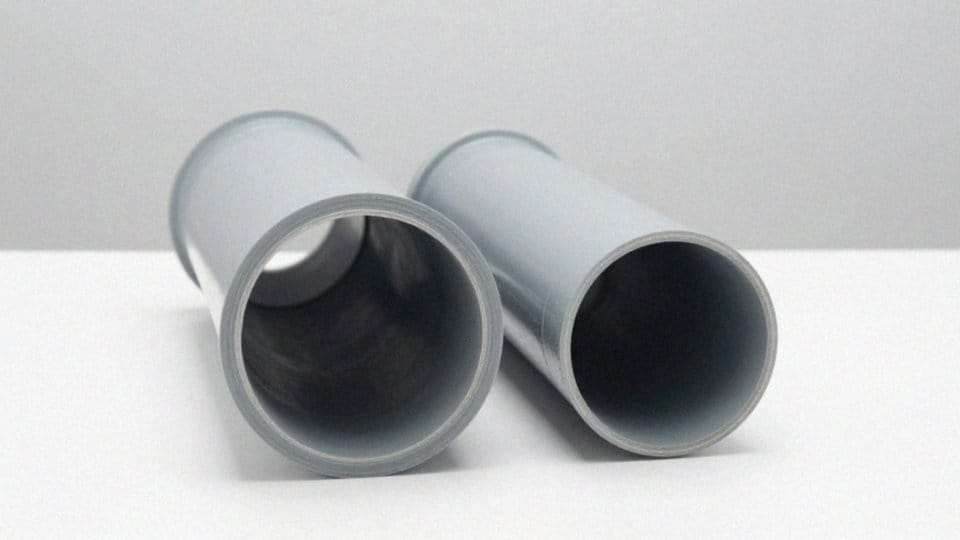

Jak grubość ścianki wpływa na średnicę wewnętrzną?
Zwiększając grubość ścianki przy zachowaniu tej samej średnicy zewnętrznej, nieuchronnie ograniczamy przekrój poprzeczny rury. Dobrym przykładem jest przewód PP 20, gdzie przejście z 2,8 mm na 3,4 mm wyraźnie zmniejsza dostępną przestrzeń wewnątrz. Taka zmiana przekłada się na parametry hydrauliczne całej sieci.
Warianty o grubszych ściankach, takie jak PN20, oferują:
- znacznie wyższą sztywność,
- odporność na wysokie ciśnienie,
- minimalizację ryzyka awarii mechanicznych.
Jednakże, wskaźnik SDR jasno pokazuje, że wyższa wytrzymałość zazwyczaj odbywa się kosztem przepustowości. Projektując instalacje, musimy zatem szukać złotego środka między trwałością konstrukcji a jak największą średnicą wewnętrzną, która pozwoli ograniczyć straty ciśnienia na dłuższych dystansach. Warto pamiętać, że nawet niewielki wzrost grubości rur wpływa na prędkość przepływu medium. Przy tym samym ciśnieniu zasilającym ma to bezpośrednie przełożenie na realną wydajność hydrauliczną całego systemu.

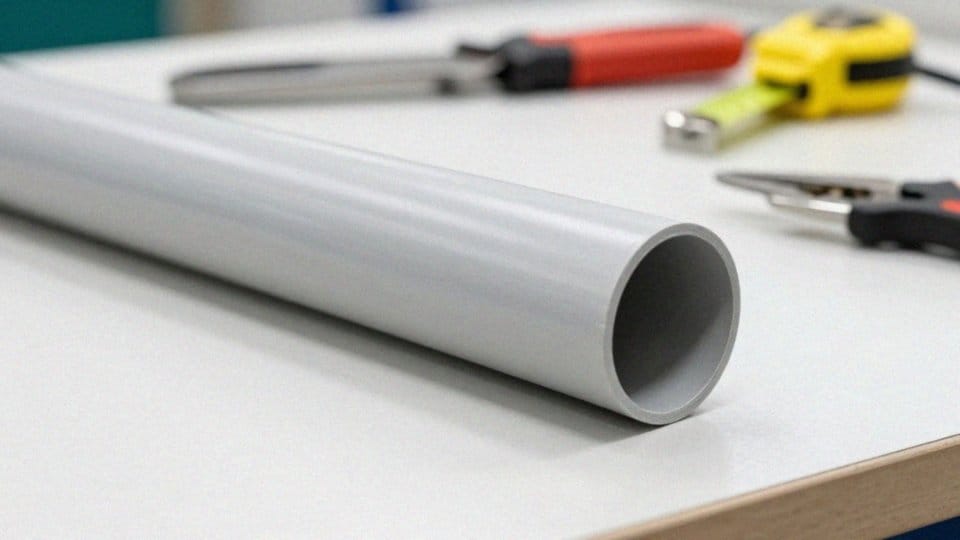

Jakie parametry ciśnieniowe i temperaturowe ma rura PP 20?
Właściwe działanie rur PP 20 zależy przede wszystkim od ich klasy zastosowania oraz specyfiki samej instalacji. Choć oznaczenie PN20 sugeruje możliwość pracy przy ciśnieniu nominalnym 20 barów, w rzeczywistych warunkach wartość ta jest zazwyczaj redukowana do 6 lub 10 barów. Ostateczny limit zależy od temperatury czynnika oraz zakładanej żywotności całego układu.
W typowych instalacjach wody pitnej przyjmuje się temperaturę roboczą do 60°C. Wyższe wartości, sięgające nawet 80°C, są dopuszczalne jedynie pod warunkiem posiadania stosownych aprobat technicznych. Trzeba wtedy jednak pamiętać o koniecznym obniżeniu maksymalnego ciśnienia pracy. To właśnie klasa zastosowania najlepiej definiuje bezpieczne zależności między skokami temperatury a panującym wewnątrz ciśnieniem.
Przy montażu systemów grzewczych kluczową kwestią staje się wydłużalność liniowa tworzywa. Skutecznym sposobem na jej ograniczenie jest stosowanie rur stabilizowanych włóknem szklanym, co znacząco podnosi stabilność wymiarową konstrukcji przy częstych zmianach temperatury. Zawsze warto zajrzeć do karty technicznej producenta przed rozpoczęciem prac, aby idealnie dopasować typ rur do wymogów konkretnego obiegu.
Jakie normy dotyczą rur PP?
Fundamentem dla systemów z polipropylenu jest norma PN-EN ISO 15874-2:2013, która precyzuje techniczne wymagania wobec rur przeznaczonych do przesyłu wody użytkowej. Przestrzeganie tych wytycznych stanowi gwarancję bezpiecznej eksploatacji instalacji, nawet w wymagających zakresach temperatury oraz ciśnienia.
Profesjonalne wyposażenie musi posiadać aktualne aprobaty techniczne i atesty higieniczne. To kluczowe dokumenty, które dają nam pewność, że zastosowane materiały są w pełni bezpieczne w kontakcie z wodą pitną. Warto zwrócić uwagę również na deklarację zgodności – to ona stanowi formalne potwierdzenie, że wyrób spełnia surowe przepisy prawa.
Jako inwestorzy powinniśmy upewnić się, że producent udostępnia pełną dokumentację i niezbędne certyfikaty. Wybierając sprawdzone komponenty, zyskujemy instalację o znacznie wyższej trwałości, co znajduje odzwierciedlenie w wynikach niezależnych badań.
W codziennej praktyce projektowej oraz montażowej niezwykle przydatne jest czytelne oznakowanie produktów numerami katalogowymi i kodami EAN, co pozwala na błyskawiczną identyfikację wybranych rozwiązań.
Jak stabilizacja włóknem szklanym zmienia właściwości rur?
Dodanie warstwy z włókna szklanego do struktury przewodu wyraźnie powstrzymuje jego rozszerzalność termiczną. Taka modyfikacja sprawia, że rury wykazują znikomą wydłużalność liniową, co przekłada się na doskonałą stabilność wymiarową instalacji, niezależnie od wahań temperatury. W efekcie inżynierowie otrzymują sztywniejsze rurociągi, znacznie mniej podatne na wszelkie odkształcenia.
W codziennej praktyce wykonawczej, korzystając z systemów typu PLASTBOR+, zbrojenie wielowarstwowe pozwala zauważalnie zredukować:
- liczbę wymaganych punktów mocowania,
- liczbę kompensatorów.
Dzięki temu gotowe instalacje prezentują się o wiele schludniej i przejrzyściej. Co więcej, inwestycja w tę technologię realnie wydłuża żywotność całej infrastruktury, gwarantując jednocześnie pełną higieniczność przesyłu. Wszystkie komponenty spełniają rygorystyczne normy, oferując tym samym wyższą odporność na niekorzystne czynniki chemiczne i uszkodzenia mechaniczne, które mogą wystąpić w trakcie długoletniej eksploatacji.
