Co pokazuje rysunek trzęsienia ziemi?
| Element | Opis | Znaczenie |
|---|---|---|
| Hipocentrum | Miejsce, z którego rozchodzą się fale sejsmiczne | Źródło trzęsienia |
| Epicentrum | Miejsce o największej intensywności drgań | Punkt największych zniszczeń na powierzchni |
| Uszkodzenia domów | Zniszczenia w budynkach | Wizualny skutek trzęsienia |
| Pęknięcia w ziemi | Widoczne rozstępy na powierzchni gruntu | Skutek ruchów tektonicznych |
| Zmiany rzeźby terenu | Przekształcenia powierzchni ziemi | Długotrwały skutek trzęsienia |
Grafika w przystępny sposób wyjaśnia mechanikę trzęsień ziemi, skupiając się na kluczowych punktach, takich jak:
- hipocentrum,
- epicentrum.
Ilustracja obrazuje, w jaki sposób wale sejsmiczne typu P, S oraz L rozchodzą się w głąb skorupy ziemskiej, prowadząc do powstawania szczelin i deformacji terenu. Obrazy zawalonych budynków oraz stert gruzu dobitnie świadczą o niszczycielskiej sile drgań, podobnie jak popękana nawierzchnia dróg i zniszczona infrastruktura miejska, które unaoczniają skalę makrosejsmicznych zjawisk.
Dokładny pomiar tych wstrząsów umożliwia sejsmograf, którego odczyty, czyli sejsmogramy, pozwalają precyzyjnie określić magnitudę zdarzenia. Przebieg wstrząsów na powierzchni wyznaczają izosejsty, czyli linie łączące miejsca o tej samej intensywności odczuć. Całość stanowi wartościową pomoc edukacyjną, która nie tylko pokazuje skutki kataklizmu, ale także zwraca uwagę na zagadnienie odporności sejsmicznej obiektów budowlanych w kontekście bezpieczeństwa ich bezpośredniego otoczenia.

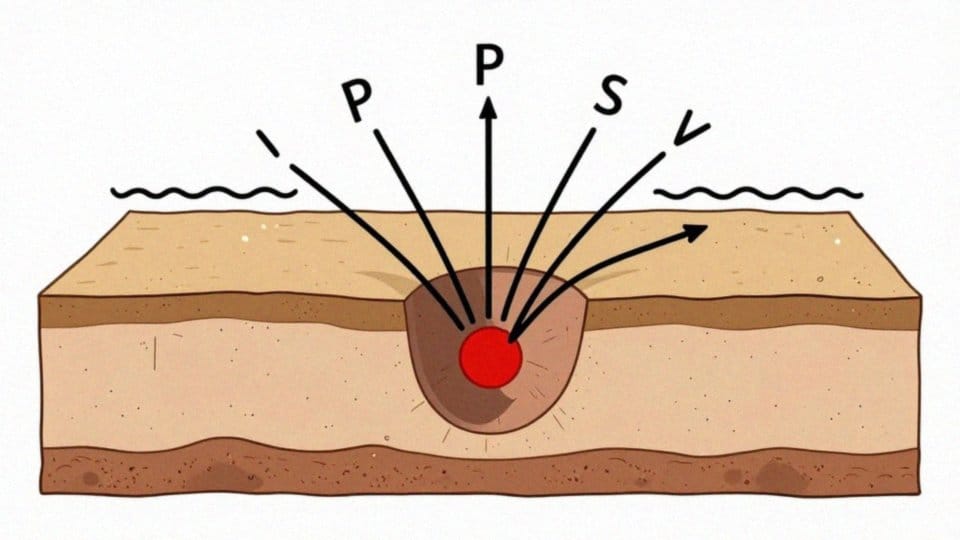

Jak narysować trzęsienie ziemi krok po kroku?

Zacznij od naszkicowania pionowego przekroju terenu, który stanie się bazą dla Twojej ilustracji. Pod powierzchnią gruntu wyznacz hipocentrum, czyli samo ognisko wstrząsu, a bezpośrednio nad nim zaznacz epicentrum – główny punkt aktywności sejsmicznej. Kolejnym krokiem powinno być naniesienie wektorów ilustrujących kierunek przemieszczania się energii.
Wokół źródła rozrysuj fale:
- P,
- S oraz
- powierzchniowe fale L,
które biegnąc przez skorupę ziemską, niosą ze sobą niszczycielską moc. Na powierzchni terenu warto pokazać realne konsekwencje tych zjawisk, takie jak:
- pęknięcia gruntu,
- osiadanie czy też
- uszkodzenia zabudowy.
Całość wzbogać o czytelną legendę, uwzględniającą:
- skalę,
- magnitudę zapisaną na sejsmogramie oraz
- izosejsty łączące miejsca o identycznej intensywności drgań.
Uzupełnienie rysunku o prosty schemat sejsmografu nie tylko doda pracy naukowego sznytu, ale także uczyni ją znacznie bardziej profesjonalną i kompletną w odbiorze.

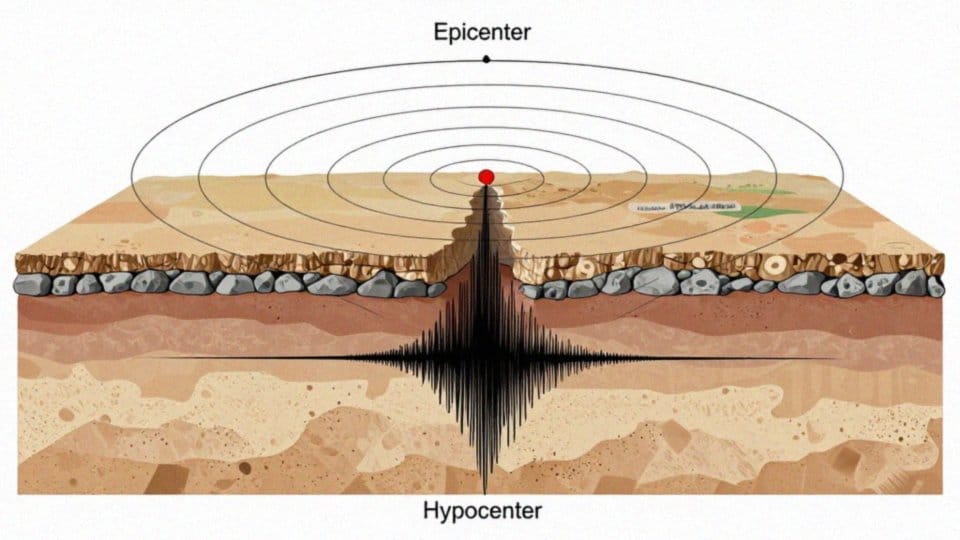

Jak zilustrować epicentrum i hipocentrum na rysunku?

W przekroju geologicznym należy najpierw wyznaczyć hipocentrum, czyli właściwe ognisko wstrząsu, będące źródłem emisji energii. Warto przy tym precyzyjnie określić jego głębokość i nanieść na rysunek strzałki obrazujące rozchodzenie się fal sejsmicznych. Bezpośrednio nad tym punktem, na powierzchni gruntu, znajduje się epicentrum – miejsce, w którym drgania są zazwyczaj najbardziej odczuwalne.
Wokół epicentrum warto narysować izosejsty, czyli linie łączące punkty o jednakowej sile wstrząsów, co pozwala lepiej zrozumieć skalę zniszczeń w terenie. Dobrze jest również dołączyć informacje o magnitudzie oraz charakterystyce samego ogniska. Pamiętaj, że płytsze źródła trzęsień zazwyczaj generują zdecydowanie poważniejsze skutki na powierzchni.
Jeśli region znajduje się w sąsiedztwie granic płyt tektonicznych, warto to zaznaczyć, by wskazać strefy szczególnie narażone na wstrząsy wtórne. W sytuacjach, gdy epicentrum zlokalizowane jest pod dnem oceanicznym, koniecznie uwzględnij ryzyko wystąpienia tsunami, które często stanowi tragiczne następstwo kataklizmu.
Które fale sejsmiczne pokazać na rysunku?
Zrozumienie mechanizmów trzęsień ziemi zaczyna się od rozróżnienia trzech rodzajów fal sejsmicznych. Jako pierwsze na stacjach pomiarowych meldują się fale podłużne, znane jako fale P. Poruszają się one niezwykle szybko, przenikając zarówno przez litą skałę, jak i płynne jądro naszej planety, a ich relatywnie niewielka amplituda sprawia, że są one dla nas najmniej odczuwalne.
Nieco inaczej zachowują się fale poprzeczne, czyli fale S. Biegną one z mniejszą prędkością, zmuszając grunt do drgań prostopadłych względem kierunku ich rozchodzenia się. Co kluczowe, nie potrafią one przeniknąć przez ośrodki płynne, przez co ich energia kumuluje się w strukturach stałych, czyniąc je wyjątkowo groźnymi dla infrastruktury.
Największe spustoszenie sieją jednak fale powierzchniowe – typu Love’a lub Rayleigha. Rozprzestrzeniając się tuż pod naszymi stopami, osiągają potężne amplitudy, które niosą ze sobą dewastującą siłę niszczącą budynki.
Jeśli spojrzysz na sejsmogram, bez trudu dostrzeżesz uporządkowaną sekwencję:
- najszybsze P,
- po nich S,
- a na samym końcu najbardziej destrukcyjne L.
Taka wizualizacja czasu nadejścia wstrząsów pozwala precyzyjnie ocenić ich energię. Warto przy tym analizować wektory ruchu dla każdego typu drgań, co doskonale obrazuje, w jaki sposób energia sejsmiczna przekłada się na konkretne uszkodzenia terenu i pęknięcia powierzchniowe.
Czy warto oznaczać intensywność drgań na rysunku?
Wzbogacenie grafiki o te dane znacząco podnosi jej wartość informacyjną. Intensywność drgań to lokalny wskaźnik, który precyzyjnie obrazuje, jak silnie wstrząsy oddziałują na ludzi oraz infrastrukturę w poszczególnych punktach. Stosując skale makrosejsmiczne, takie jak:
- EMS-98,
- skala MCS,
- japońskie Shindo,
możemy uszeregować zjawiska w gradacji od 1 do 12 stopni. Dzięki temu rycina przestaje być tylko obrazkiem, a staje się użytecznym narzędziem do analizy ryzyka i weryfikacji odporności sejsmicznej obiektów. Warto nanieść na ilustracje izosejsty łączące obszary o zbliżonej sile odczuć, co w połączeniu z odpowiednią kolorystyką stref zagrożenia, czyni dane bardziej czytelnymi. Takie zestawienie pozwala na wyraźne rozróżnienie energii uwalnianej w ognisku trzęsienia, czyli magnitudy mierzonej w skali Richtera, od realnych skutków w odczuciu mieszkańców. Umieszczenie tych parametrów bezpośrednio obok rycin zniszczeń pomaga lepiej zrozumieć dynamikę kataklizmu oraz ułatwia projektowanie przyszłych systemów ochrony przeciwsejsmicznej.
Jak ukazać zniszczenia po trzęsieniu ziemi na rysunku?
| Rodzaj zniszczenia | Opis/Przykłady | Wpływ |
|---|---|---|
| Ofiary w ludziach | Ponad 16 tysięcy ofiar śmiertelnych | Utrata życia |
| Straty materialne | Uszkodzenia domów | Utrata mienia, konieczność opuszczenia domów |
| Zmiany rzeźby terenu | Pęknięcia w ziemi | Modyfikacja krajobrazu |
| Przesiedlenia | 300 tys. osób opuściło domy | Utrata miejsca zamieszkania |
Wielowarstwowa wizualizacja to klucz do zrozumienia prawdziwej skali kataklizmu. Zamiast ograniczać się do ogólników, warto pokazać gradację zniszczeń budynków:
- drobne pęknięcia ścian,
- częściowe uszkodzenia stropów,
- doszczętnie zmiażdżone gruzowiska.
Obraz całości dopełni naniesiona na plan infrastruktura, taka jak wyrwy w drogach czy zerwane mosty, które wyraźnie komunikują paraliż logistyczny regionu. Nie można też zapominać o samym podłożu. Deformacje terenu i osiadanie gruntu to istotne elementy krajobrazu po katastrofie, podobnie jak ślady heroicznej pracy ratowników przekopujących rumowiska.
Aby uczynić mapę bardziej użyteczną, warto zaznaczyć punkty medyczne oraz obozy dla 300 tysięcy przesiedlonych osób, korzystając z czytelnych ikon i przejrzystej legendy kolorystycznej. Dodanie symboli wskazujących na skutki wtórne, jak pożary czy przerwy w dostawach wody i prądu, nadaje projektowi głębi.
Tego typu schemat nie służy jedynie inwentaryzacji strat czy liczeniu ofiar. Staje się on praktycznym narzędziem edukacyjnym, które uczy zasad bezpieczeństwa i pokazuje, jak skoordynować profesjonalne reagowanie kryzysowe w przyszłości.
Czy pokazać sejsmograf i sejsmogram na rysunku?
Wprowadzenie sejsmografu oraz towarzyszącego mu zapisu na rysunek nadaje całej pracy autentycznego, naukowego sznytu. Umieszczenie urządzenia w rogu grafiki lub w formie dedykowanego panelu nie tylko przykuwa uwagę, ale pozwala czytelnikowi zrozumieć, jak w praktyce wykrywa się drgania skorupy ziemskiej.
Kluczowe jest, aby szkic sprzętu wyraźnie sugerował rejestrację fal, co podkreśli jego istotną rolę w globalnej sieci monitoringu. Sam sejsmogram najlepiej sprawdzi się w roli szczegółowego wykresu czasowego. Powinien on obrazować sekwencję fal typu P, S oraz powierzchniowych, różniących się między sobą amplitudą. Taka wizualizacja to świetny sposób, by przystępnie wytłumaczyć zawiłe pojęcia, takie jak magnituda czy moment sejsmiczny.
Warto na tej osi czasu oznaczyć:
- wstrząsy wstępne,
- punkt kulminacyjny największej energii,
- stopniowo wygasające wstrząsy następcze.
Edukacyjną wartość ilustracji znacząco podniesie przejrzysta legenda. Wyjaśnienie zasad analizy czasu i drgań pozwoli odbiorcy samodzielnie interpretować dane, co jest nieocenione przy omawianiu procesów prognozowania zagrożeń. Dzięki przesunięciu tych technicznych detali do osobnego sektora, główna przestrzeń rysunku pozostaje czytelna, nie tracąc przy tym swojej merytorycznej głębi.
