Skala Richtera: co to jest i ile ma stopni?

Skala Richtera to logarytmiczny instrument służący do określania energii wyzwalanej podczas trzęsień ziemi. Narzędzie to, stworzone w kalifornijskim Caltech przez Charlesa F. Richtera oraz Beno Gutenberga, przypisuje zjawiskom wartości od zera do dziewięciu. Fundamentem tych obliczeń są wskazania sejsmografu, które pozwalają precyzyjnie ocenić amplitudę drgań gruntu.

Trzęsienia ziemi w Turcji – gdzie najczęściej występują?

Warto pamiętać, że każdy kolejny stopień oznacza dziesięciokrotny przyrost siły fal sejsmicznych, co czyni skalę niezwykle dynamiczną. Mimo swojej historycznej roli, system ten traci na dokładności przy bardzo silnych wstrząsach, przekraczających 7 stopni. Z tego właśnie powodu naukowcy obecnie częściej sięgają po skalę magnitudy momentu sejsmicznego, która lepiej oddaje realną skalę kataklizmów o ogromnej mocy.

Co oznaczają stopnie w skali Richtera?

Skala Richtera to system miar pozwalający ocenić siłę trzęsień ziemi na podstawie wyzwolonej przez nie energii. Zjawiska o magnitudzie 3,0–3,9 są zazwyczaj zbyt słabe, by człowiek mógł je poczuć, jednak już wstrząsy z przedziału 4,0–4,9 wprawiają przedmioty w widoczne drgania. Sytuacja staje się bardziej niebezpieczna przy magnitudzie 5,0–5,9, która może naruszyć konstrukcje budynków, podczas gdy wyniki rzędu 6,0–6,9 wiążą się z poważnymi zniszczeniami na rozległych terenach. Kataklizmy o sile powyżej 7,0, czego dramatycznym przykładem była Japonia w 2011 roku, niosą ze sobą wyniszczające skutki dla całej infrastruktury.

Specyfika tej skali wynika z jej logarytmicznego charakteru. W praktyce oznacza to, że:

• przejście o jeden stopień wyżej wiąże się z dziesięciokrotnym wzrostem amplitudy fal sejsmicznych,
• aż 32-krotnym skokiem uwolnionej energii.

Warto pamiętać, że magnituda odnosi się wyłącznie do parametrów fizycznych zjawiska. Jeśli chcemy natomiast opisać realne straty i odczucia ludzi, sięgamy po inne narzędzia. Do oceny intensywności wstrząsów służy najczęściej 12-stopniowa skala EMS-98, która skupia się na faktycznym oddziaływaniu trzęsienia na nasze otoczenie.

Trzęsienie ziemi w Turcji – mapa zniszczeń i skutki wstrząsów

Jak sejsmograf mierzy amplitudę drgań?

Pomiar amplitudy drgań wykorzystuje bezwładność masy zawieszonej wewnątrz urządzenia. Kluczowe jest to, że podczas gdy grunt wprawia obudowę w ruch, zawieszony element pozostaje w bezruchu. Nowoczesne sejsmometry mierzą różnicę w położeniu między tymi dwoma punktami, zamieniając ją na sygnał elektryczny, co finalnie tworzy sejsmogram – czytelny zapis fal w czasie.

W trakcie analizy specjalista wyznacza najwyższą amplitudę, oznaczaną jako A i najczęściej wyrażaną w milimetrach. Aby odizolować wynik od wpływu odległości stacji od epicentrum, mierzoną wartość odnosi się do amplitudy wzorcowej A0. Prawidłowa interpretacja danych wymaga jednak uwzględnienia:

• głębokości ogniska wstrząsu,
• specyficznych warunków geologicznych, które mogą tłumić energię fal.

Finalnie, dzięki porównaniu wskazań z kilku różnych stacji, sejsmolodzy są w stanie precyzyjnie wskazać miejsce wystąpienia wstrząsów przy użyciu metody triangulacji.

Trzęsienie ziemi — jak wygląda i jakie są jego skutki?

Jak oblicza się magnitudę w skali Richtera?

Obliczanie magnitudy lokalnej (ML) opiera się na zależności R = log10(A/A0), gdzie A oznacza maksymalne wychylenie fali odnotowane przez sejsmograf, natomiast A0 stanowi wartość odniesienia, skorelowaną z charakterystyką przyrządu i okresem drgań. Sam proces wyznaczania tego parametru wymaga wieloetapowego podejścia. Eksperci najpierw dokonują korekty wyników z poszczególnych stacji, uwzględniając dystans do epicentrum oraz rodzaj zarejestrowanych fal, a następnie na bazie uśrednionych danych formułują ostateczny wynik.

Przy bardzo gwałtownych zjawiskach klasyczne metody bywają jednak zawodne. Dlatego też sejsmolodzy coraz częściej sięgają po magnitudę momentu sejsmicznego (Mw). Wylicza się ją w oparciu o fizyczny moment sejsmiczny, będący iloczynem:

• pola powierzchni uszkodzonego uskoku,
• siły,
• oraz skali przemieszczenia.

Takie rozwiązanie nie tylko trafniej oddaje przebieg procesu, ale również eliminuje zjawisko tzw. nasycenia skali, które jest bolączką pomiarów opartych wyłącznie na amplitudzie. Warto pamiętać, że rozróżnienie to jest istotne dla oceny skali zagrożenia – wzrost o zaledwie jeden punkt w tej skali oznacza w przybliżeniu aż 32-krotny skok uwalnianej energii.

Jak powstaje trzęsienie ziemi? Przyczyny i skutki zjawiska

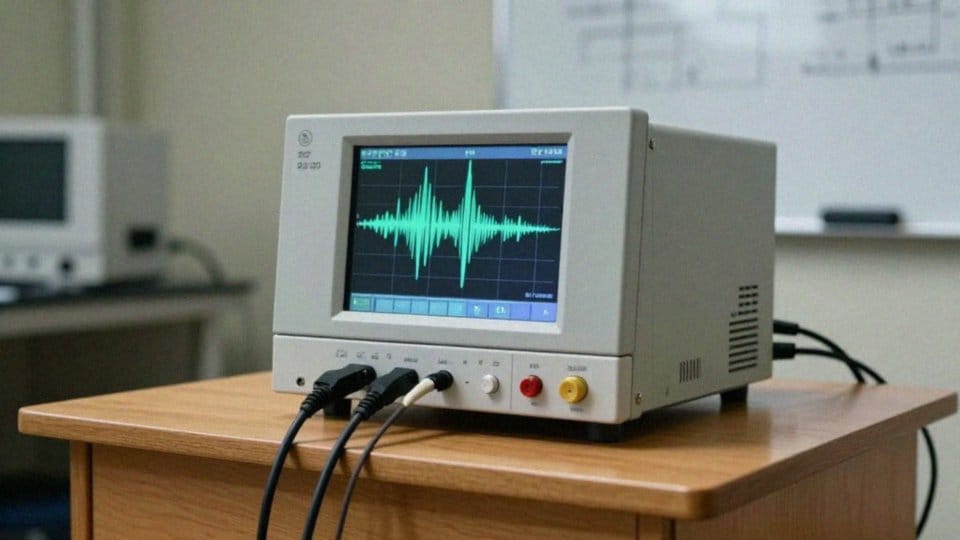

Jak skala Richtera odnosi się do energii wyzwolonej?

Zwiększenie magnitudy trzęsienia ziemi o zaledwie jeden stopień wiąże się z uwolnieniem około 32 razy większej ilości energii sejsmicznej podczas przemieszczeń w skorupie ziemskiej. Należy jednak pamiętać, że sama amplituda fal nie mówi wszystkiego o sile zjawiska, dlatego naukowcy coraz częściej sięgają po parametr momentu sejsmicznego. Pozwala on znacznie dokładniej oszacować pracę fizyczną wykonywaną przez uskoki, co jest kluczowe przy analizie najpotężniejszych wstrząsów.

Tradycyjna skala Richtera, oparta w dużej mierze na amplitudzie drgań, przestaje być miarodajna przy zdarzeniach o magnitudzie 8,0 lub wyższej. O ile amplituda rośnie dziesięciokrotnie wraz z każdym kolejnym stopniem, o tyle ilość wyzwolonej energii zwiększa się wykładniczo. Przykładowo:

• wstrząs o magnitudzie 6,0 jest około 32 razy silniejszy od „piątki”,
• gdy porównamy go z wartością 7,0, różnica wynosi już tysiąckrotność energii.

Dzisiaj to właśnie skala magnitudy momentu sejsmicznego, oznaczana jako Mw, najwierniej oddaje rzeczywisty potencjał destrukcyjny trzęsienia. Podczas wielkich kataklizmów gigantyczne ilości uwolnionej energii prowadzą nie tylko do poważnych zmian w topografii terenu czy zniszczeń w infrastrukturze, ale bywają również bezpośrednią przyczyną niszczycielskich fal tsunami.

Kreta – jak często występują trzęsienia ziemi i co je powoduje?

Ile drobnych trzęsień rejestruje się rocznie?

Dane sejsmiczne nie pozostawiają złudzeń: nasza planeta niemal bez przerwy drży. Każdego roku instrumenty badawcze wychwytują miliony wstrząsów, jednak większość z nich to zjawiska o magnitudzie poniżej 2,0, których przeciętny człowiek nie jest w stanie odczuć. Zdecydowanie rzadziej trafiamy na zdarzenia o sile od 2,0 do 2,9, których rocznie notuje się około 1,3 miliona, czy te z przedziału 3,0–3,9 – tych mamy rocznie blisko 130 tysięcy.

Gdy skala zjawisk rośnie, ich częstotliwość drastycznie spada. Średnio 800 razy w roku dochodzi do trzęsień o magnitudzie 5,0–5,9, zdolnych wywołać uszkodzenia konstrukcji budowlanych. Jeszcze groźniejsze, osiągające wartości od 7,0 do 7,9, zdarzają się około 18 razy w ciągu roku, natomiast kataklizmy o sile powyżej 8,0 na szczęście wybuchają globalnie zaledwie raz na dwanaście miesięcy.

Oczywiście nasze wyliczenia zależą od tego, jak gęsto rozlokowane są sejsmometry oraz czy monitorujemy aktywne granice płyt tektonicznych. Warto przy tej okazji pamiętać o technicznej precyzji. Eksperci apelują, by w opisach używać terminu „magnituda”, a nie przestarzałej skali Richtera, co lepiej oddaje możliwości współczesnego sprzętu pomiarowego. Nawet najdrobniejsze, niezauważalne dla nas drgania mają ogromną wartość naukową, pozwalając badaczom lepiej zrozumieć skomplikowaną dynamikę skorupy ziemskiej.
