Co to jest bednarka i do czego służy?
Bednarka, czyli płaska stalowa taśma, stanowi fundament każdej nowoczesnej instalacji elektrycznej. Jej podstawową rolą jest tworzenie uziomu fundamentowego, który bezpiecznie odprowadza ładunki elektryczne bezpośrednio do ziemi. Dzięki takiemu rozwiązaniu zyskujemy nie tylko ochronę przed przypadkowym porażeniem, ale także skuteczną tarczę dla budynku przed skutkami wyładowań atmosferycznych.
W praktycznych systemach uziemiających bednarka tworzy zamknięte pętle, integrując się z:
- przewodami instalacji piorunochronnej,
- szyną wyrównawczą.
Taka konstrukcja sprzyja wyrównaniu potencjałów, co znacząco obniża ryzyko wystąpienia awarii w domowej sieci. Pamiętajmy, że parametry takie jak rezystancja czy impedancja bezpośrednio rzutują na poziom bezpieczeństwa wszystkich domowników. Dlatego też rzetelny montaż musi zostać zwieńczony dokładnymi pomiarami oraz przygotowaniem dokumentacji powykonawczej, co stanowi gwarancję sprawnego i długotrwałego działania całego systemu.
Jaka bednarka do uziomu fundamentowego?
Dobór właściwych parametrów oraz rodzaju bednarki to fundament skutecznej ochrony odgromowej i gwarancja wieloletniej trwałości instalacji. Najpopularniejszym wyborem pozostaje stal ocynkowana ogniowo, która łączy przyzwoite zabezpieczenie z atrakcyjną ceną. Jeśli jednak priorytetem jest maksymalna żywotność systemu, warto skierować uwagę ku:
- stali nierdzewnej,
- przewodom miedziowanym.
Te materiały znacznie lepiej radzą sobie z niekorzystnymi warunkami środowiskowymi. W kwestii wymiarów najczęściej spotykamy warianty 30×4 mm oraz 25×4 mm, co przekłada się odpowiednio na 120 mm2 lub 100 mm2 przekroju. Projektując instalację, trzeba pamiętać o wymogach normatywnych, które narzucają minimalną grubość materiału na poziomie powyżej 3 mm. W wymagających gruntach o zwiększonej agresywności korozyjnej świetnie sprawdza się bednarka miedziowana.
Należy przy tym zachować czujność, gdyż w bezpośrednim kontakcie z odmiennymi metalami istnieje ryzyko wystąpienia korozji elektrochemicznej. Decyzja o użyciu konkretnego surowca – czy to stali czarnej, nierdzewnej, czy miedzi – powinna wynikać z analizy potencjału elektrochemicznego zbrojenia. Aby stworzyć system odporny na upływ czasu, kluczowe jest również uwzględnienie przewodności gruntu oraz dbałość o najwyższą jakość powłoki antykorozyjnej.
Jakie normy dotyczą uziomu fundamentowego?
Projektowanie i budowa uziomu fundamentowego wymagają ścisłego przestrzegania wytycznych zawartych w normie PN-EN 62305, regulującej kwestie ochrony odgromowej. Wskazany standard, a w szczególności jego trzecia część, precyzuje techniczne wymogi odnośnie:
- minimalnej długości elementów,
- przekrojów przewodów,
- technik łączenia poszczególnych komponentów.
Równolegle należy uwzględnić normę PN-HD 60364-5-54, która koncentruje się na ochronie przeciwporażeniowej i optymalnej konfiguracji systemów uziemiających w instalacjach elektrycznych. Przepisy te wymuszają zapewnienie trwałej ciągłości galwanicznej uziomu oraz jego właściwe osadzenie w strukturze betonu. Ponieważ każdy budynek rządzi się własną specyfiką, montaż musi zostać poprzedzony indywidualnie przygotowanym projektem. Po zakończeniu wszystkich prac instalatorskich niezbędne staje się wykonanie rzetelnych pomiarów rezystancji uziemienia. Dopiero kompletna dokumentacja powykonawcza stanowi wiarygodne świadectwo zgodności z obowiązującym prawem i stanowi niezbędną podstawę do końcowego odbioru technicznego całej instalacji.
Jak dobrać przekrój i długość bednarki?
Dobór odpowiedniego przekroju oraz długości bednarki to fundament sprawnie działającego systemu uziemiającego. Zgodnie z wytycznymi normy PN-EN 62305-3, minimalny przekrój dla stali ocynkowanej to 100 mm2. W codziennej praktyce instalatorskiej najczęściej sięgamy po taśmy o wymiarach:
- 30×4 mm, co daje nam 120 mm2,
- 25×4 mm, spełniające podstawowy wymóg setki.
Pamiętajmy, że grubość elementu nie powinna być mniejsza niż 3 mm – to niezbędne minimum, by zapewnić trwałość mechaniczną konstrukcji i wystarczającą ochronę przed korozją. Długość bednarki musi być ściśle dopasowana do obwodu budynku, tak aby stworzyć zamknięty pierścień wyrównujący potencjały. Jeśli jednak grunt wykazuje wysoką rezystywność, sam fundamentowy otok może nie wystarczyć. W takich warunkach musimy wydłużyć uziom, dobudowując dodatkowe elementy poziome lub wbijając sondy pionowe. Planując instalację, trzeba zawsze brać pod uwagę głębokość posadowienia i zadbać o to, by każda strona taśmy była otoczona co najmniej 5-centymetrową warstwą betonu. Celem wszystkich tych działań jest uzyskanie niskiej impedancji uziomu. Tylko odpowiednia konfiguracja przekroju i długości przewodnika pozwoli na skuteczne rozproszenie ładunków elektrycznych, niezależnie od specyfiki przewodnictwa gleby.
Bednarka ocynkowana czy miedziowana?
Wybór między bednarką stalową ocynkowaną a miedziowaną to balansowanie między budżetem a trwałością uziomu. Stal ocynkowana ogniowo stanowi budżetową alternatywę, idealną do typowych warunków glebowych. Decydując się na nią, musisz jednak pamiętać o regularnych przeglądach, ponieważ warstwa ochronna z czasem traci swoje właściwości.
Jeśli zależy Ci na rozwiązaniu długoterminowym, warto rozważyć:
- stal miedziowaną,
- elementy w pełni miedziane.
Oferują one bezkonkurencyjną odporność na korozję oraz lepsze parametry przewodzenia, co okazuje się nieocenione w wymagających instalacjach. Choć inwestycja początkowa jest wyższa, w perspektywie lat oszczędzasz na kosztach konserwacji i ewentualnych naprawach.
Projektując uziom, uważaj na korozję elektrochemiczną. Łączenie różnych metali w jednym układzie często prowadzi do przyspieszonego niszczenia instalacji. Aby tego uniknąć, sięgaj po:
- złącza bimetaliczne,
- specjalistyczne zaciski,
które skutecznie izolują niekompatybilne materiały od bezpośredniego kontaktu. W gruntach o dużej agresywności chemicznej najlepiej postawić na stal pomiedziowaną bądź nierdzewną – to pewny sposób na zachowanie ciągłości galwanicznej przez dekady.

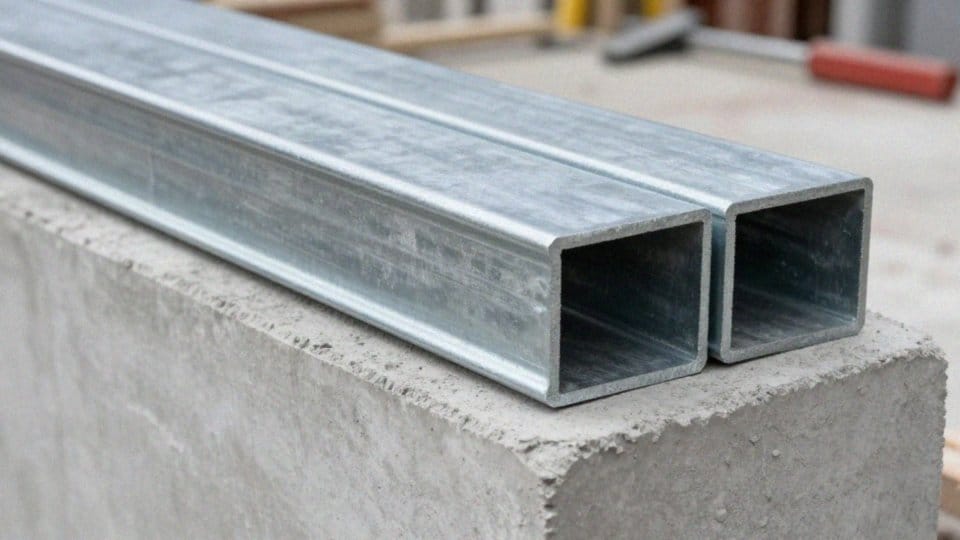

Jak zabezpieczyć bednarkę przed korozją?
Skuteczna ochrona przed korozją zaczyna się od zapewnienia bednarce co najmniej 5-centymetrowej otuliny betonowej z każdej strony. Wykorzystanie betonu o wysokiej szczelności tworzy solidną barierę dla wilgoci i tlenu, co drastycznie spowalnia niszczenie metalu. Kluczowym etapem jest również staranne zabezpieczenie wszystkich połączeń, szczególnie w narożnikach fundamentu – powinny one zostać trwale zespawane i pokryte preparatami antykorozyjnymi.
Aby zapobiec korozji elektrochemicznej, unikaj bezpośredniego styku różnych metali, jak choćby miedzi ze stalą ocynkowaną. Jeśli łączenie odmiennych materiałów jest niezbędne, stosuj wyłącznie certyfikowane złączki bimetaliczne. W wymagających warunkach gruntowych znacznie lepiej sprawdzają się komponenty ze stali nierdzewnej lub bednarki miedziowanej, które wykazują znacznie wyższą odporność na agresywne środowisko.
Pamiętaj o punktach wyprowadzenia bednarki ponad posadzkę, które na odcinku 10–20 cm są wyjątkowo podatne na działanie czynników atmosferycznych. W takich miejscach warto zainstalować dedykowane osłony ochronne, zabezpieczające przejścia przez beton czy grunt.
Regularna kontrola wizualna oraz pomiary rezystancji uziemienia to najlepszy sposób, by w porę wykryć ewentualną degradację systemu. Wzrost oporności jest wyraźnym sygnałem, że najwyższy czas rozbudować instalację o dodatkowe elektrody. Choć stosowanie folii izolacyjnych jest dopuszczalne, pamiętaj, że nie zastąpią one przemyślanego wyboru materiałów odpornych na korozję.
Jak zapewnić ciągłość galwaniczną uziomu fundamentowego?
Ciągłość galwaniczna to fundament skutecznego wyrównywania potencjałów oraz bezpiecznego odprowadzania wyładowań atmosferycznych. Aby ją osiągnąć, należy stworzyć trwałą sieć połączeń o niskiej rezystancji między poszczególnymi elementami uziomu fundamentowego. W tej roli najlepiej sprawdza się spawanie, które gwarantuje solidną konstrukcję mechaniczną i niezawodną przewodność, szczególnie w narożnikach oraz punktach węzłowych instalacji. Jeśli jednak zdecydujesz się na użycie dedykowanych zacisków, pamiętaj o dopasowaniu materiałowym elementów – tylko w ten sposób wyeliminujesz ryzyko groźnej korozji elektrochemicznej.
Proces tworzenia systemu obejmuje kilka kluczowych kroków:
- zamocuj bednarkę do zbrojenia za pomocą wytrzymałych uchwytów, zachowując odstępy rzędu 1–2 metrów,
- całość musi tworzyć zamknięty pierścień wokół fundamentu, do którego włączysz szynę uziemiającą oraz przewody wyrównawcze,
- pamiętaj o prawidłowym wyprowadzeniu uziomu ponad poziom posadzki, najlepiej na wysokość 10–20 cm,
- zadbaj o dokładną dokumentację powykonawczą wszystkich połączeń, co znacząco ułatwi przyszłe przeglądy techniczne,
- po zakończeniu montażu konieczne są profesjonalne pomiary rezystancji, które stanowią ostateczne potwierdzenie poprawności instalacji.
Unikaj rozłączania zbrojenia i pamiętaj, aby nie łączyć materiałów o różnych potencjałach bez specjalnych złączy bimetalicznych – takie błędy mogą doprowadzić do przerwania ciągłości elektrycznej całego układu.

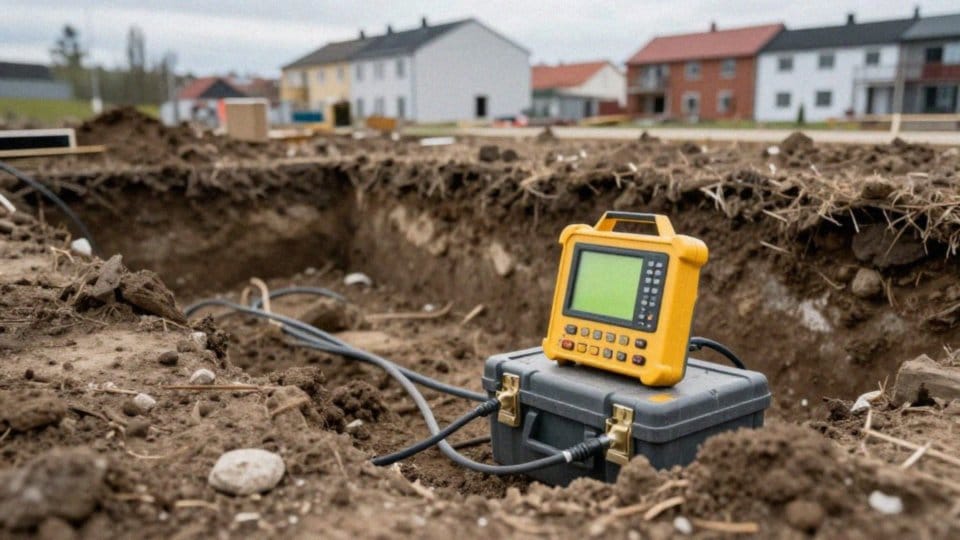

Jak wykonać pomiary rezystancji uziomu fundamentowego?
Weryfikacja rezystancji uziomu fundamentowego to zadanie dla doświadczonego elektryka, które przeprowadza się zazwyczaj po zakończeniu prac budowlanych i zasypaniu wykopów. Fachowcy najczęściej wykorzystują do tego celu metodę techniczną – trój- lub czteroprzewodową – wprowadzając w grunt specjalne sondy pomocnicze. Precyzyjne rozmieszczenie elektrod prądowych oraz napięciowych jest niezbędne, by skutecznie wyeliminować błędy pomiarowe wynikające ze specyfiki gleby.
W trakcie badania elektryk sprawdza nie tylko samą rezystancję uziemienia, ale również impedancję, a uzyskane parametry odnosi bezpośrednio do wytycznych zawartych w normach:
- PN-EN 62305,
- PN-HD 60364-5-54.
Warto pamiętać, że warunki pogodowe, zwłaszcza wilgotność i temperatura podłoża, mają bezpośredni wpływ na końcowy wynik, dlatego testy najlepiej wykonywać w stabilnym środowisku. Dobra praktyka nakazuje, aby jeszcze przed zasypaniem fundamentów wykonać inspekcję wizualną i upewnić się, że wszystkie połączenia są solidne. Cały proces powinien zostać udokumentowany protokołem uwzględniającym precyzyjną lokalizację punktów pomiarowych.
Jeśli okaże się, że uzyskana wartość jest zbyt wysoka, skutecznym rozwiązaniem okaże się zazwyczaj rozbudowa systemu o dodatkowe uziomy pionowe lub poziome. Pamiętajmy, że cykliczne monitorowanie tego parametru to najprostsza metoda na wczesne wykrycie korozji i uniknięcie kosztownych napraw w przyszłości.
