Bednarka czy szpilki? Jakie uziemienie wybrać dla bezpieczeństwa instalacji?

Bednarka czy szpilki: co wybrać?

Wybór między bednarką a szpilkami uziemiającymi nigdy nie jest oczywisty i zależy od specyfiki działki, oporności gruntu oraz wymogów systemu odgromowego. Bednarka, czyli poziomy przewodnik ze stali ocynkowanej, to podstawa uziomów otokowych. Układa się ją zazwyczaj na głębokości około 60–70 centymetrów, co zapewnia doskonałą stabilność rezystancyjną, ale wymaga wykonania pracochłonnych wykopów na sporym obszarze.

Jeśli dysponujesz ograniczonym terenem, znacznie lepszą alternatywą okazują się uziomy pionowe, czyli szpilki. Ich montaż przebiega znacznie szybciej i nie ingeruje tak mocno w zagospodarowanie ogrodu. Kluczem do sukcesu jest tutaj precyzyjne osadzenie elementów w podłożu, gdzie – co warto wykorzystać – w głębszych warstwach ziemi oporność bywa często znacznie niższa.

Trzeba jednak pamiętać o pewnym kompromisie: choć szpilki oszczędzają czas przy instalacji, w dłuższej perspektywie bywają kosztowniejsze. Ze względu na szybszy proces korozji niż w przypadku solidnego uziomu otokowego, wymagają baczniejszej uwagi. Z tego powodu wielu fachowców stawia na rozwiązanie hybrydowe. Bednarka świetnie sprawdza się w roli połączeń wyrównawczych, natomiast szpilki pozwalają błyskawicznie poprawić parametry instalacji w kluczowych punktach.

Projektując uziemienie, warto więc zawsze zestawić cenę materiałów z poziomem skomplikowania prac ziemnych, by optymalnie rozplanować budżet całej inwestycji.

Kiedy warto wybrać szpilki zamiast bednarki?

Szpilki uziemiające to strzał w dziesiątkę wszędzie tam, gdzie każdy metr kwadratowy jest na wagę złota, jak choćby na niewielkich działkach, pod schodami czy tuż przy wejściu do domu. Ich największym atutem jest bezproblemowy montaż, który pozwala zapomnieć o żmudnym kopaniu rowów pod bednarkę. Dzięki temu, że uziomy pionowe osadza się błyskawicznie, świetnie radzą sobie w gęstej zabudowie oraz trudnym terenie, gdzie wykonanie rozległych, poziomych instalacji jest technicznie niemożliwe.

Warto jednak patrzeć perspektywicznie, bo choć początkowy koszt instalacji jest niższy dzięki oszczędności czasu, to w przyszłości mogą pojawić się wydatki. W środowiskach sprzyjających korozji, takich jak:

• skrajnie suche podłoża,
• grunty o niestabilnej rezystywności.

Elektrody tej klasy bywają narażone na szybsze zużycie. Z tego względu wielu fachowców traktuje je jako uzupełnienie systemu, wpinając szpilki w strategicznych punktach bednarki. Taka hybrydowa konstrukcja zwiększa niezawodność instalacji, zapewniając niską rezystancję uziemienia przy minimalnej ingerencji w już zagospodarowany ogród czy podwórze.

Jak warunki gruntowe wpływają na uziemienie?

Wydajność uziomu jest nierozerwalnie związana z właściwościami podłoża, w którym został osadzony, a kluczową rolę odgrywają tu:

• wilgotność,
• rezystywność gruntu.

Przewodzenie prądu przychodzi znacznie łatwiej w tłustych glinach czy humosie, podczas gdy suche piaski i lite skały stawiają opór, drastycznie obniżając skuteczność całego układu. Gdy trafimy na wyjątkowo niesprzyjające warunki, najlepszym rozwiązaniem bywa montaż dłuższych elektrod, które bez trudu sięgną głębszych, lepiej nawodnionych warstw ziemi. W miejscach narażonych na sezonowe wahania wilgotności z pomocą przychodzą mieszanki bentonitowe, które znacząco poprawiają kontakt elektrody z otoczeniem.

Nie można również zapominać o fundamentalnym wpływie samej konstrukcji budynku; uziom fundamentowy potrafi znacząco zmodyfikować rozkład prądów udarowych, co czasem wymusza dodatkową izolację w postaci chudego betonu pod bednarką. Aby z kolei uchronić instalację przed korozją w najbardziej agresywnych środowiskach, wykorzystuje się specjalistyczne materiały kompozytowe oraz taśmy typu Denso. Przemyślany dobór głębokości instalacji i odpowiednie zabezpieczenia nie tylko chronią integralność fundamentów, ale przede wszystkim gwarantują stabilną rezystancję uziemienia bez względu na kaprysy natury.

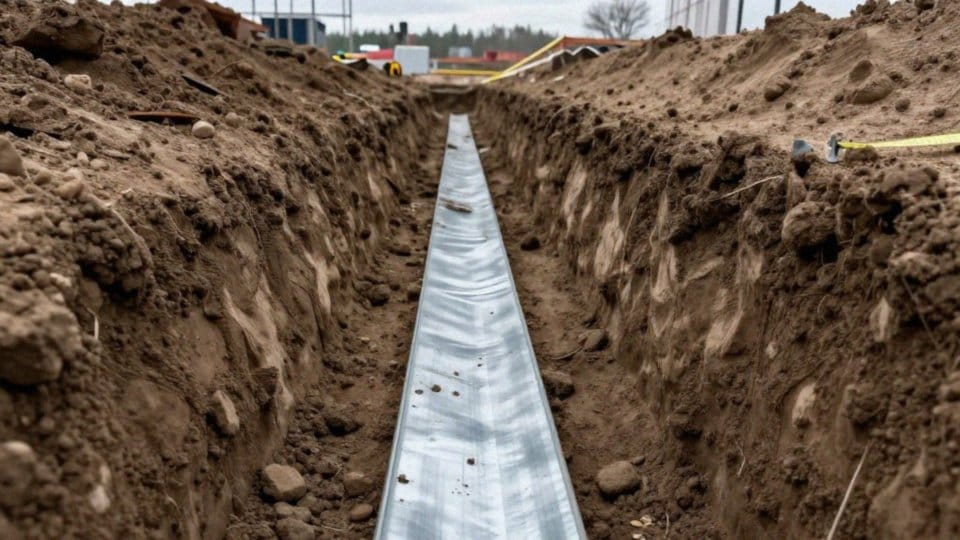

Jak głęboko zakopywać bednarkę?

Standardowo uziom otokowy umieszcza się na głębokości od 60 do 70 centymetrów. Dzięki temu instalacja zyskuje odpowiednią stabilność, a przewodnik znajduje się w warstwach gleby o stałej wilgotności, co jest niezbędne dla sprawnego działania systemu odgromowego. Jeśli jednak teren charakteryzuje się głębokim przemarzaniem lub wyjątkowo przesuszonym wierzchnim podłożem, warto rozważyć głębsze posadowienie. Alternatywą jest ułożenie bednarki w chudym betonie pod ławą fundamentową, co skutecznie chroni stal przed korozją i przypadkowymi uszkodzeniami mechanicznymi.

Projektując układ, należy zadbać o:

• właściwą separację od zbrojenia konstrukcyjnego,
• trwałość połączeń, na przykład poprzez zastosowanie taśm antykorozyjnych typu Denso.

Całość montażu wieńczy wykonanie wyprowadzeń, do których później przyłącza się przewody odgromowe. Nie można zapominać o systematycznych pomiarach rezystancji uziemienia, które są wymagane przez obowiązujące przepisy i zapewniają bezpieczeństwo eksploatacji instalacji.

Ile kosztuje instalacja i utrzymanie bednarki lub szpilek?

Wydatki związane z montażem i eksploatacją instalacji uziemiających są ściśle uzależnione od:

• zakresu prac ziemnych,
• jakości wybranych komponentów.

Wykorzystanie bednarki wiąże się zazwyczaj z większym nakładem pracy i koniecznością przeprowadzenia dokładnych wykopów. Alternatywą są uziomy pionowe typu szpilka, które montuje się szybciej, choć w wymagającym gruncie mogą one szybciej korodować, co generuje wyższe koszty w perspektywie długoterminowej.

Kluczowy wpływ na budżet mają przede wszystkim materiały zabezpieczające przed korozją, takie jak:

• specjalistyczne taśmy,
• dobór odpowiednich stref łączeń,
• złącz krzyżowych,
• elementów typu PE/RG.

Nie można przy tym zapomnieć o osprzęcie odgromowym, w tym ogranicznikach przepięć i przewodach uziemiających. Należy pamiętać, że rozbudowane, inteligentne systemy wymagają znacznie większych nakładów początkowych. Ostateczny kosztorys powinien powstać dopiero po wykonaniu analizy rezystywności podłoża oraz przygotowaniu szczegółowej dokumentacji technicznej.

Prawidłowo wykonana instalacja wymaga również przeprowadzenia pomiarów rezystancji, które są niezbędnym potwierdzeniem bezpieczeństwa i skuteczności ochrony odgromowej. Warto też uwzględnić wydatki na regularną konserwację, dzięki której – przy zastosowaniu właściwej ochrony antykorozyjnej – uzyskamy niską rezystancję na długie lata.

Jak połączyć uziom z instalacją odgromową?

Solidne uziemienie instalacji odgromowej to fundament bezpieczeństwa, tworzący jedną, spójną sieć ochronną. Kluczowym elementem jest tutaj bednarka otaczająca budynek, którą mocuje się do stalowego drutu sprowadzonego z dachu przy użyciu wytrzymałych złączy krzyżowych. Z kolei szpilki uziomowe wbite w glebę scala się z bednarką za pomocą trwałych spoin bądź profesjonalnych łączników mechanicznych.

Aby zminimalizować ryzyko korozji, każdy punkt styku dodatkowo zabezpiecza się specjalistyczną taśmą Denso. Za wyrównanie potencjałów w całym układzie odpowiadają złącza PE/RG lub dedykowane kostki łączeniowe, które sprawnie integrują metalowe elementy konstrukcji z instalacją uziemiającą. Dzięki współpracy przewodów uziemiających z ogranicznikami przepięć, budynek zyskuje kompleksową ochronę przed wyładowaniami.

Pamiętajmy, że wszystkie połączenia muszą być nie tylko sztywne, ale też charakteryzować się niską rezystancją, co bezpośrednio przekłada się na skuteczność systemu. Ostatnim, lecz równie ważnym etapem jest zaplanowanie łatwego dostępu do punktów pomiarowych, które są niezbędne do regularnych przeglądów technicznych zgodnie z obowiązującymi normami bezpieczeństwa.

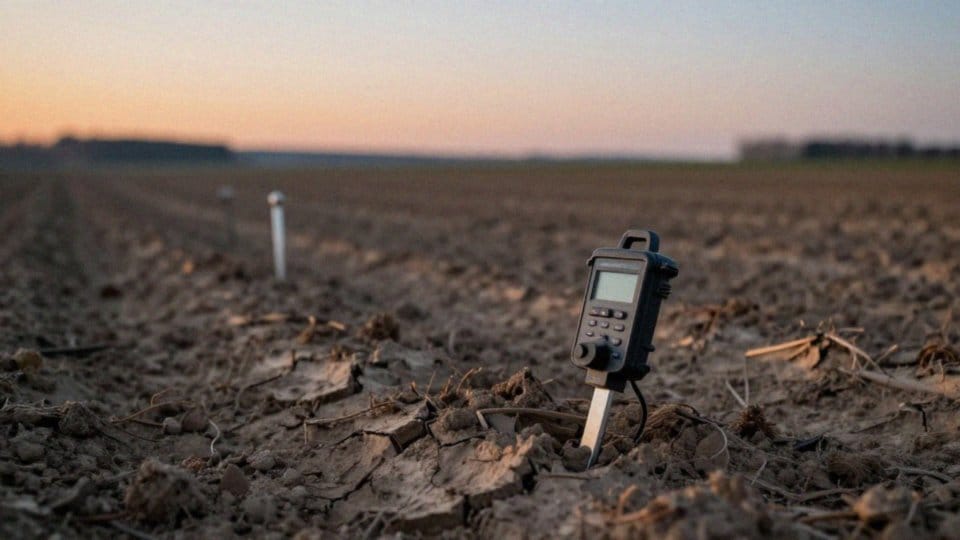

Jak mierzyć rezystancję uziemienia i interpretować wyniki?

Do sprawdzania rezystancji uziemienia wykorzystuje się specjalistyczne mierniki, zazwyczaj stosując metodę trzy- lub czteroprzewodową z wykorzystaniem elektrod pomocniczych. Najlepiej przeprowadzić takie testy tuż po zakończeniu prac montażowych, co pozwala zweryfikować poprawność wykonanej instalacji. Warto pamiętać, że parametry gruntu nie są stałe – okresowe susze czy intensywne opady zmieniają jego wilgotność, co bezpośrednio przekłada się na wyniki naszych pomiarów.

Utrzymanie odpowiednio niskiej rezystancji to sygnał, że system działa prawidłowo. Jeżeli jednak odczyty odbiegają od założeń projektowych lub norm bezpieczeństwa, konieczna jest szybka interwencja. Możemy poprawić parametry, rozbudowując układ o:

• dodatkowe szpilki uziemiające,
• wydłużając bednarkę,
• sięgając po specjalne mieszanki bentonitowe, które poprawiają kontakt z podłożem.

Podczas projektowania uziomu nie można zapomnieć o wpływie fundamentów na rozkład potencjałów oraz zachowaniu odpowiednich odległości od wejścia do budynku. Regularna dokumentacja wyników to podstawa skutecznej konserwacji. Dzięki niej łatwiej zaplanujemy wymianę elementów narażonych na korozję, w tym samych prętów uziemiających.

Cykliczna weryfikacja połączeń między instalacją a systemem odgromowym jest kluczowa dla zapewnienia trwałej ochrony przeciwpożarowej i przeciwnapięciowej całego obiektu. Takie podejście stanowi gwarancję, że instalacja zachowa swoją integralność przez lata.
