Jak połączyć bednarkę z rozdzielnią?
Aby skutecznie podłączyć bednarkę do instalacji, musisz zadbać o niską rezystancję i trwałe połączenie metaliczne. Całość należy rozpocząć od solidnego oczyszczenia końcówki taśmy szczotką drucianą. Pozbądź się wszelkich powłok ochronnych oraz tlenków, aż odsłonisz czysty metal – to kluczowa podstawa dla właściwego przewodnictwa.
Do połączenia z Główną Szyną Uziemiającą (GSU) wykorzystaj dedykowane zaciski lub konektory oczkowe, które zapewnią niezbędną stabilność mechaniczną. Pamiętaj przy tym o doborze odpowiednich materiałów, aby uniknąć niebezpiecznej korozji galwanicznej, która występuje zwłaszcza przy bezpośrednim styku miedzi z aluminium. W takich sytuacjach niezbędne stają się złącza przejściowe lub specjalne pasty stykowe, które dodatkowo obniżają oporność w punktach styku.
Po dokręceniu wszystkich śrub kluczem dynamometrycznym, zabezpiecz miejsce połączenia taśmą antykorozyjną. Chroni to powierzchnie przed utlenianiem w dłuższej perspektywie, gwarantując niezawodność instalacji przez lata. Całość prac musi jednak zostać zweryfikowana przez uprawnionego elektryka. Specjalista sprawdzi ciągłość prądową oraz zmierzy rezystancję uziemienia nowoczesnym miernikiem, kierując się aktualnymi normami technicznymi.
Zadbaj o to, by szyna była stale dostępna dla serwisanta – to najprostszy sposób na trwałe bezpieczeństwo użytkowania rozdzielnicy.
Gdzie umieścić rozdzielnicę względem bednarki?
Wybierając miejsce na rozdzielnicę, warto zadbać o to, by przewód uziemiający był jak najkrótszy. Skrócenie tej trasy nie tylko skutecznie obniża opór elektryczny, ale także minimalizuje ryzyko wystąpienia zakłóceń elektromagnetycznych oraz spadków napięcia podczas awarii. Najrozsądniej jest poprowadzić przewód pod tynkiem, kierując go w linii prostej od bednarki bezpośrednio do GSU.
Jeśli architektura budynku wymusza umieszczenie rozdzielnicy w dalszej części, postaraj się ograniczyć liczbę złącz w układzie. Pamiętaj przy tym o zastosowaniu profesjonalnych przepustów oraz uszczelnień przy przejściach przez ściany, co jest kluczowe dla zachowania wymogów bezpieczeństwa. Taka dbałość o detale ułatwia późniejsze przeglądy techniczne oraz pomiary rezystancji.
Dobrą praktyką jest montaż skrzynki kontrolnej w punkcie styku instalacji, co znacznie upraszcza dostęp serwisowy. Planując instalację, zawsze kieruj się wytycznymi projektowymi i warunkami technicznymi – dzięki temu unikniesz problemów z przegrzewaniem się przewodów. Przemyślane rozmieszczenie tych elementów to nie tylko ochrona przed czynnikami zewnętrznymi, ale przede wszystkim gwarancja długiej i bezpiecznej pracy całego systemu.
Jak przygotować bednarkę do montażu?
| Czynność | Opis | Cel |
|---|---|---|
| Cięcie bednarki | Dopasowanie długości do potrzeb montażu | Zapewnienie odpowiedniej długości przewodu |
| Usuwanie izolacji | Odsłonięcie metalowej części bednarki | Umożliwienie prawidłowego połączenia elektrycznego |
| Sprawdzanie stanu przewodu | Weryfikacja braku uszkodzeń i czystości | Zapewnienie niskiej rezystancji i bezpieczeństwa |
Wszystko zaczyna się od wyboru właściwego materiału. Choć miedź oferuje lepszą przewodność, aluminium narzuca konieczność stosowania dedykowanych złączy. Prace warto rozpocząć od:
- precyzyjnego przycięcia taśmy i wygładzenia jej krawędzi,
- starannego usunięcia wszelkich warstw ochronnych, farb czy śladów korozji, aż odsłonimy surowy metal.
Najlepiej sprawdzą się tu klasyczne narzędzia mechaniczne, jak druciane szczotki czy pilniki. Dobór osprzętu, czyli konektorów oczkowych, tulei i zacisków, musi uwzględniać odpowiednie przekroje przewodów wyrównawczych, które dla miedzi najczęściej wynoszą 16 mm2. Podczas samego montażu niezbędne będą:
- solidne zaciskarki,
- ściągacze izolacji,
- zestaw kluczy.
Aby połączenie było trwałe, miejsca styków warto pokryć pastą antykorozyjną. Gdy praca dobiegnie końca, nie zapomnijmy sprawdzić czystości styków oraz zabezpieczyć całość przed poluzowaniem za pomocą podkładek. Pamiętajmy też, że ze względów bezpieczeństwa wszystkie te czynności powinien wykonywać wykwalifikowany elektryk, zawsze z zachowaniem aktualnych norm technicznych.
Jak poprowadzić przewód uziemiający od GSU?
Przewód uziemiający łączący GSU z rozdzielnicą należy prowadzić możliwie najkrótszą drogą, co pozwoli znacząco zredukować impedancję pętli zwarcia. Najlepszym rozwiązaniem będzie użycie miedzianej linki LgY o przekroju minimum 16 mm2. Podczas montażu:
- ukryj kabel pod tynkiem lub w specjalnie do tego przeznaczonych kanałach technicznych,
- omijaj źródła ciepła,
- unikaj ostrych załamań trasy, które w przypadku wyładowań atmosferycznych mogłyby zaburzyć parametry elektryczne instalacji.
Przechodząc przez przegrody budowlane, stosuj odpowiednie przelotki z uszczelnieniem – to najskuteczniejszy sposób na zapewnienie ochrony mechanicznej. Staraj się prowadzić przewód jako linię ciągłą i w miarę możliwości rezygnuj z dodatkowych złączy; pozwoli to uniknąć zjawiska korozji oraz niepożądanego wzrostu rezystancji stykowej. Finalne połączenia zamknij na dedykowanej szynie wyrównawczej wewnątrz rozdzielnicy, pamiętając o montażu końcówek oczkowych lub tulejowych zgodnie z wytycznymi producenta. Gdy prace instalacyjne dobiegną końca, całość musi przejść rygorystyczne testy ciągłości oraz dokładne pomiary rezystancji przy użyciu precyzyjnego miernika. Planując układ, warto przewidzieć nieco przestrzeni na przyszłą rozbudowę o ograniczniki przepięć typu SPD. Ostatecznie upewnij się, że każdy etap prac jest w pełni zgodny z dokumentacją obiektu oraz obowiązującymi normami ochrony przeciwporażeniowej i odgromowej.

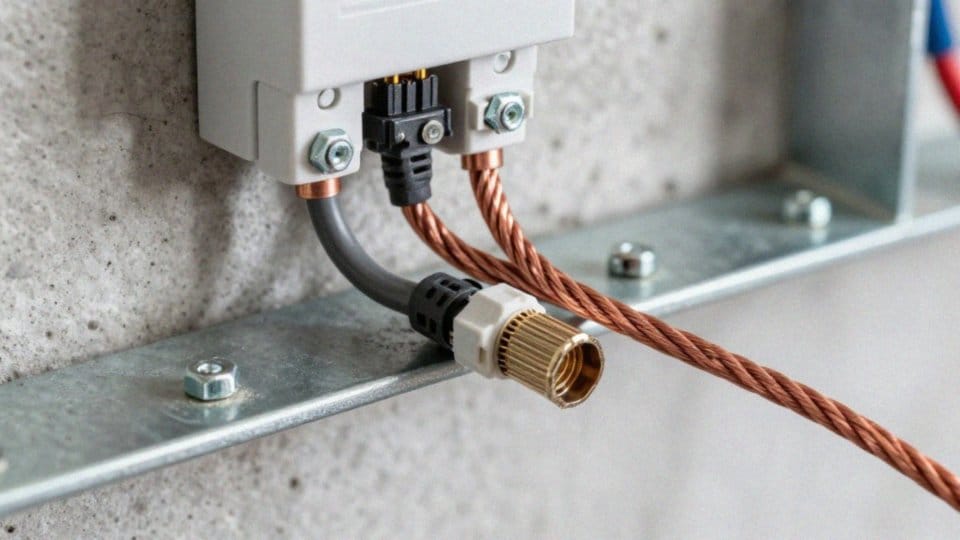

Jak podłączyć bednarkę do szyny wyrównania potencjałów?
Prawidłowe przyłączenie bednarki do szyny wyrównawczej to jedna z najważniejszych czynności w każdej instalacji uziemiającej. Całą procedurę warto rozpocząć od:
- wprowadzenia końcówki bednarki do skrzynki kontrolnej,
- dokładnego oczyszczenia metalu z wszelkich nalotów, co znacząco poprawia przewodność,
- wykorzystania zacisku krzyżowego lub solidnego uchwytu śrubowego, które oferują dużą powierzchnię przylegania.
W przypadku przejścia na przewód miedziany niezbędne stają się konektory oczkowe, mocowane do stali przy użyciu śrub o wysokiej klasie wytrzymałości. Pamiętaj, że zgodnie z obowiązującymi normami przekrój przewodów nie może być mniejszy niż 16 mm². Podczas montażu warto sięgnąć po klucz dynamometryczny – precyzyjne dokręcenie elementów chroni przed ich poluzowaniem w wyniku wibracji czy zmian temperatury.
Łącząc różne metale, takie jak ocynkowana bednarka z miedzią, koniecznie zastosuj wkładki bimetaliczne. To proste rozwiązanie skutecznie zapobiega groźnej korozji galwanicznej. Całość warto dodatkowo zabezpieczyć preparatem antykorozyjnym, co pozwoli utrzymać niską rezystancję styku przez lata. Na zakończenie pracy sprawdź ciągłość instalacji za pomocą miernika i nie zapomnij o sporządzeniu dokumentacji powykonawczej, która będzie potwierdzeniem, że system spełnia wszystkie wymogi bezpieczeństwa.
Jakie błędy najczęściej popełnia się przy podłączeniu bednarki?
Solidny układ uziemiający to podstawa bezpieczeństwa każdej instalacji elektrycznej, jednak nawet drobne zaniedbania na etapie montażu mogą zniweczyć jego skuteczność. Jednym z najczęstszych grzechów wykonawczych jest niedostateczne przygotowanie powierzchni styków. Pozostawione resztki farby, ślady korozji czy typowe zabrudzenia drastycznie zwiększają opór elektryczny, co bezpośrednio osłabia ochronę przeciwporażeniową. Dlatego przed zaciśnięciem złączy każdą powierzchnię należy precyzyjnie oczyścić aż do odsłonięcia czystego metalu.
Równie groźne bywa niestaranne mocowanie przewodów. Z czasem, pod wpływem wibracji lub wahań temperatury, luźne połączenia zaczynają się przegrzewać, co w skrajnych przypadkach prowadzi do awarii. Aby tego uniknąć, zawsze warto korzystać z kluczy dynamometrycznych i trzymać się zaleceń producenta dotyczących momentu dokręcania śrub.
Poważnym przeoczeniem jest również bezpośrednie łączenie miedzi z aluminium. Bez specjalistycznych złączek przejściowych dochodzi do korozji galwanicznej, która w krótkim czasie niszczy stabilność styku. Warto również pamiętać o normach dotyczących przekrojów przewodów – stosowanie kabli cieńszych niż 16 mm² jest nie tylko niezgodne z przepisami, ale przede wszystkim uniemożliwia skuteczne odprowadzanie prądów zwarciowych.
Jednocześnie dąż do maksymalnego uproszczenia przebiegu instalacji; ograniczanie liczby połączeń na trasie to najprostsza metoda na utrzymanie niskiej rezystancji układu. Całość prac powinna wieńczyć rzetelna dokumentacja oraz pomiary powykonawcze. Regularne przeglądy z udziałem atestowanych mierników rezystancji pozwalają wykryć poluzowane elementy czy postępującą korozję, zanim staną się one realnym zagrożeniem dla użytkowników sieci.

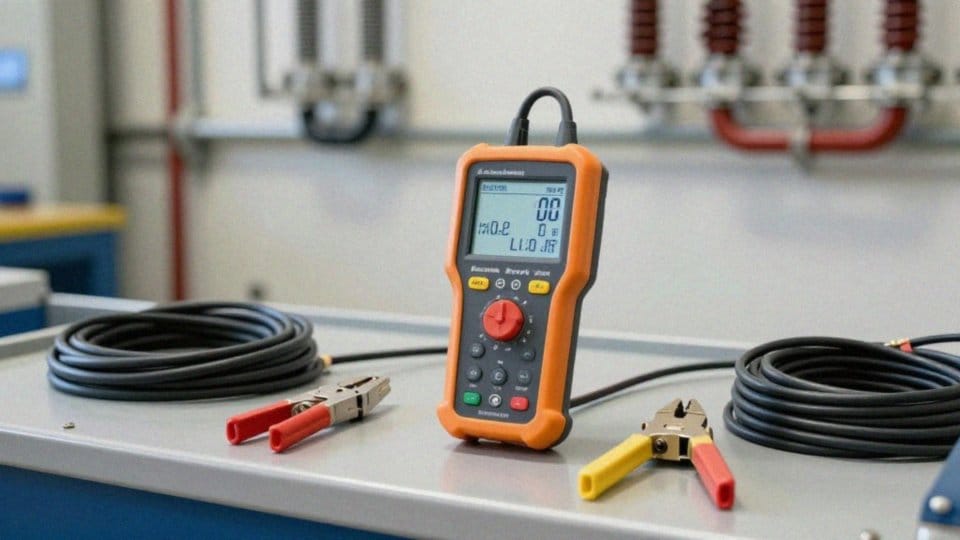

Jak testować połączenia i mierzyć rezystancję?
Sprawdzanie instalacji rozpoczynamy od testów ciągłości przewodów uziemiających, używając do tego specjalistycznego miernika. Gdy upewnimy się, że obwód jest zamknięty, przechodzimy do pomiaru rezystancji uziemienia. W zależności od tego, w jakich warunkach terenowych pracujemy, możemy wybrać metodę:
- trzyelektrodową,
- czteroelektrodową.
Finalne wyniki zawsze zestawiamy z założeniami projektu oraz obowiązującymi normami technicznymi. Dbanie o system uziemienia to także regularna kontrola stanu technicznego wszystkich połączeń. W przypadku wykrycia śladów korozji czy nawet niewielkich luzów, kluczowe jest:
- dokładne oczyszczenie punktów stykowych,
- dokręcenie śrub z odpowiednią siłą,
- najlepiej przy użyciu klucza dynamometrycznego.
Warto pomyśleć o unowocześnieniu infrastruktury poprzez montaż inteligentnych czujników rezystancji wpiętych w sieć IoT. Takie rozwiązanie pozwala na bieżąco monitorować pracę systemu i błyskawicznie reagować na każdy niepokojący wzrost oporu. Pamiętajmy, że sumienne testy oporu są niezbędne dla skutecznego działania ochrony przeciwprzepięciowej, w tym warystorów i ograniczników, które zabezpieczają cały obiekt przed skutkami wyładowań atmosferycznych. Każdy przegląd i przeprowadzony pomiar musimy rzetelnie udokumentować w protokole powykonawczym. Trzymanie się ustalonego harmonogramu kontroli to gwarancja bezpieczeństwa elektrycznego, pod warunkiem, że wszystkie prace wykonuje wykwalifikowany specjalista z odpowiednimi uprawnieniami.
