Co to jest uziemienie — rola uziomu i przewodu?
Uziemienie pełni funkcję kluczowego zabezpieczenia, odprowadzając ładunki elektryczne bezpośrednio do gruntu i sprowadzając ich potencjał niemal do zera. Cały układ opiera się na dwóch filarach:
- uziomie, który zapewnia fizyczny kontakt z ziemią,
- przewodzie uziemiającym.
Jako uziom świetnie sprawdzają się:
- stalowe bednarki,
- wbite pionowo pręty,
- zbrojone fundamenty budynku.
W krytycznych momentach, na przykład przy awarii, przewody ochronne PE i PEN pełnią rolę drogi ewakuacyjnej, bezpiecznie kierując prąd do podłoża. W praktyce instalacyjnej, czy to w domach, czy w obiektach przemysłowych, system jest spięty za pomocą szyny uziemiającej oraz głównego zacisku. Dzięki połączeniu obudowy urządzenia z przewodem ochronnym, domownicy są skutecznie chronieni przed porażeniem w sytuacji uszkodzenia izolacji.
Aby całość działała bez zarzutu, niezbędny jest fachowy montaż, zgodny z surowymi wymogami normy PN-HD 60364-5-54:2010. Warto pamiętać, że uziemienie to nie tylko kwestia bezpieczeństwa ludzi, ale również stabilności elektroniki – dlatego jest tak istotne w instalacjach fotowoltaicznych czy sieciach telekomunikacyjnych. Standardowe gniazdka z charakterystycznym stykiem ochronnym stanowią ostatnie ogniwo tego łańcucha, gwarantując, że nasze urządzenia pracują w przewidywalnym i bezpiecznym środowisku.

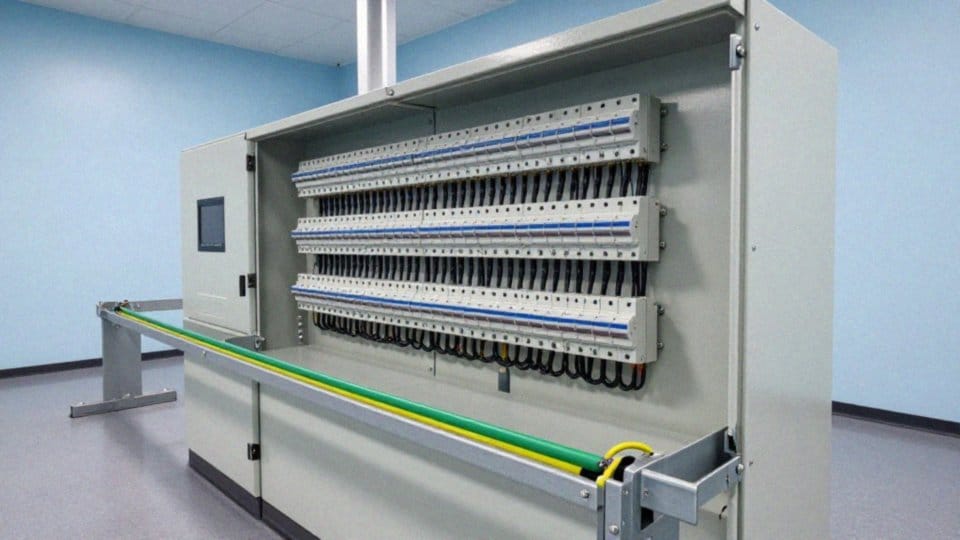

Jak działa ochrona przeciwporażeniowa?
Kluczowym zadaniem ochrony przeciwporażeniowej jest natychmiastowe odcięcie zasilania w momencie uszkodzenia izolacji lub wystąpienia awaryjnego zwarcia. Mechanizm ten bazuje na połączeniu metalowych elementów urządzeń z uziemieniem bądź przewodem ochronnym PE, co umożliwia sprawny przepływ prądu zwarciowego. W takich sytuacjach systemy zabezpieczeń, w tym wyłączniki nadprądowe oraz urządzenia różnicowoprądowe (RCD), reagują niemal błyskawicznie.
W nowoczesnych sieciach typu TN-S, TN-C-S czy TT o bezpieczeństwie decyduje przede wszystkim ciągłość pętli zwarcia. Gdy prąd przebije na obudowę, przewód ochronny przejmuje go, co wymusza reakcję bezpieczników i natychmiastowe odłączenie napięcia. Choć w starszym budownictwie powszechnie stosowano tzw. zerowanie z wykorzystaniem przewodu PEN, dzisiaj odchodzi się od tej metody na rzecz znacznie bezpieczniejszych rozwiązań z oddzielną żyłą ochronną.
Dopełnieniem całości są wyłączniki różnicowoprądowe, które monitorują bilans prądu w przewodach fazowym i neutralnym. Jeśli wykryją choćby niewielki prąd upływu, niezwłocznie przerywają obwód, skutecznie minimalizując ryzyko porażenia użytkownika. Dzięki ścisłej współpracy tych komponentów napięcie na metalowej obudowie w razie usterki nigdy nie osiąga poziomu zagrażającego ludzkiemu życiu.

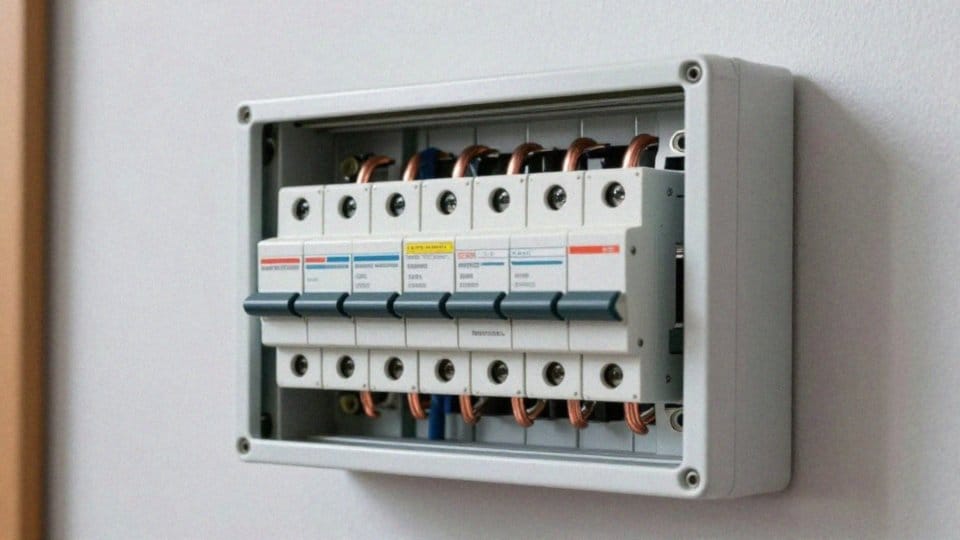

Co grozi przy braku uziemienia w instalacji?
Brak uziemienia w instalacji elektrycznej to poważny problem, który drastycznie zwiększa ryzyko porażenia prądem. Pęknięcia izolacji sprawiają, że metalowe obudowy urządzeń mogą znaleźć się pod niebezpiecznym napięciem. W takim momencie człowiek dotykający sprzętu nieświadomie staje się drogą dla prądu uciekającego do ziemi.
W instalacjach pozbawionych przewodu ochronnego kluczowe zabezpieczenia, takie jak:
- wyłączniki różnicowoprądowe,
- bezpieczniki,
- nieprawidłowa pętla zwarcia.
Wynika to z nieprawidłowej pętli zwarcia, co skutkuje nie tylko zagrożeniem dla życia, ale i kosztownymi awariami. Skoki napięcia mogą bezpowrotnie zniszczyć czułą elektronikę, co jest szczególnie dotkliwe w systemach fotowoltaicznych czy telekomunikacyjnych, gdzie uszkodzenia falowników hybrydowych czy generatorów są częstym skutkiem zaniedbań. Niekontrolowane przepływy energii prowadzą również do przegrzewania się kabli, co stanowi bezpośrednią przyczynę groźnych pożarów budynków.
Co więcej, brak uziemienia odgromowego w razie burzy uniemożliwia bezpieczne odprowadzenie wyładowań do gruntu, co może doprowadzić do katastrofalnych uszkodzeń konstrukcyjnych. Pamiętajmy, że każda instalacja bez uziemienia narusza wymogi prawa budowlanego oraz fundamenty bezpieczeństwa eksploatacji.
Kiedy potrzebne jest uziemienie ochronne, a kiedy funkcjonalne?
| Rodzaj uziemienia | Cel / Funkcja | Zastosowanie |
|---|---|---|
| Uziemienie ochronne | Ochrona przeciwporażeniowa | Połączenie metalowych części urządzeń z uziomem |
| Uziemienie funkcjonalne | Prawidłowa praca urządzeń | W warunkach zwykłych i zakłóceniowych |
| Uziemienie odgromowe | Odprowadzenie prądów wyładowań | Ochrona przed udarowymi prądami atmosferycznymi |
| Uziemienie pomocnicze | Ochrona przeciwzakłóceniowa | W układach pomiarowych |
Uziemienie ochronne stanowi fundament bezpieczeństwa w obiektach mieszkalnych i komercyjnych. Jego głównym zadaniem jest zabezpieczenie użytkowników przed skutkami awarii izolacji, w sytuacjach, gdy metalowe elementy obudowy mogłyby znaleźć się pod niebezpiecznym napięciem. Mechanizm jest stosunkowo prosty: przewód ochronny PE błyskawicznie odprowadza prąd zwarciowy do uziomu, co pozwala na natychmiastową reakcję systemów zabezpieczających i odcięcie zasilania w gniazdku z bolcem.
Uziemienie funkcjonalne pełni zupełnie inną rolę, koncentrując się na zapewnieniu stabilności technicznej i niezawodności urządzeń. Jest ono niezbędne wszędzie tam, gdzie kluczowe jest:
- wyeliminowanie zakłóceń elektromagnetycznych,
- poprawne działanie układów pomiarowych.
Znajdziemy je między innymi w systemach telekomunikacyjnych, gdzie działa niczym tarcza chroniąca przed błędami w transmisji danych, a także w instalacjach fotowoltaicznych, w których stabilizuje potencjał konstrukcji wsporczych oraz ram modułów. Choć definicje obu tych rozwiązań różnią się – ochrona przeciwporażeniowa dba o zdrowie ludzi, natomiast funkcjonalna o bezawaryjność sprzętu – w praktyce często współpracują ze sobą w ramach jednej instalacji. Profesjonalne projekty wykorzystują dedykowane przewody do każdego z tych celów.
W przypadku konieczności wykonania specjalistycznej diagnostyki, instalatorzy sięgają czasem po dodatkowe uziemienie pomocnicze, które ułatwia precyzyjną weryfikację parametrów technicznych sieci.
Kiedy stosuje się uziemienie odgromowe i pomocnicze?
Uziemienie odgromowe stanowi fundament ochrony każdego budynku przed niszczycielską siłą wyładowań atmosferycznych, dbając o sprawne odprowadzenie energii prosto do ziemi. Kluczem do skuteczności tego systemu jest uziom o niskiej rezystancji, połączony z resztą instalacji za pomocą wytrzymałej bednarki lub drutu uziemiającego. Taka architektura to nie tylko wymóg techniczny, ale przede wszystkim sposób na zminimalizowanie ryzyka pożaru czy poważnych awarii sprzętu elektronicznego, gdy niebo rozjaśnia błyskawica.
W bardziej wymagających środowiskach, takich jak rozbudowane zakłady przemysłowe czy nowoczesne centra telekomunikacyjne, stosuje się dodatkowo uziemienie pomocnicze. Pełni ono rolę swoistego tarczy przeciwzakłóceniowej, stabilizując pracę czułych układów pomiarowych oraz skutecznie ekranując przewody przed wpływem pola elektromagnetycznego.
Planując takie instalacje, projektanci muszą zawsze zwracać baczną uwagę na rezystancję i optymalne rozmieszczenie elementów uziemiających, co gwarantuje pełną zgodność z głównym układem elektrycznym. Warto zaznaczyć, że to techniczne wsparcie nie pełni funkcji zamiennika dla uziemienia głównego, lecz stanowi dla niego niezwykle istotne uzupełnienie. Dzięki takiemu podejściu urządzenia elektroniczne działają znacznie precyzyjniej, a cały budynek zyskuje dodatkową warstwę ochrony przed dokuczliwymi interferencjami.
Jak poprawnie zmierzyć rezystancję uziemienia?
Sprawdzenie stanu uziemienia to zadanie dla profesjonalisty uzbrojonego w dedykowany miernik rezystancji. Fachowcy sięgają najczęściej po sprawdzoną technikę:
- trójelektrodową,
- czteroelektrodową.
W praktyce sprowadza się to do wbicia w grunt dwóch sond pomocniczych i wprowadzenia między nie a uziom prądu o znanej wartości, co pozwala wyliczyć spadek napięcia i uzyskać dokładny wynik. Zanim jednak wbijesz pierwszą sondę, musisz pamiętać o kluczowych przygotowaniach:
- fizyczne odłączenie uziemienia od instalacji,
- całkowite wyeliminowanie wszelkich połączeń wyrównawczych,
- wyłączenie wszelkich źródeł zakłóceń, w tym falowników hybrydowych, generatorów czy systemów fotowoltaicznych.
Jakość pomiaru zależy od stabilności podłoża. Sondy najlepiej umieszczać w wilgotnym gruncie, trzymając się z dala od podziemnych instalacji metalowych czy zbrojeń mogących zafałszować dane. Dopuszczalne wartości oporności reguluje norma PN-HD 60364-5-54:2010. Pamiętaj, że niska rezystancja to nie tylko formalność, ale przede wszystkim gwarancja szybkiego odprowadzenia prądu zwarciowego w razie awarii. Na koniec nie zapomnij o formalnościach. Każdy test musi zostać rzetelnie udokumentowany, zgodnie z wymogami bezpieczeństwa dla instalacji niskiego napięcia. Regularna weryfikacja uziomu to najlepszy sposób, by upewnić się, że cała sieć zabezpieczeń pozostaje w gotowości i skutecznie chroni Twój dom.
Jakie normy i wymagania dotyczą uziemienia?
Podstawą projektowania oraz montażu instalacji elektrycznych, w szczególności w zakresie systemów uziemień i przewodów ochronnych, jest norma PN-HD 60364-5-54:2010. Jej wytyczne gwarantują skuteczną ochronę przeciwporażeniową w popularnych konfiguracjach sieciowych, takich jak:
- układy TN-C,
- TN-S,
- TN-C-S,
- TT.
Kluczowym aspektem bezpieczeństwa jest właściwa identyfikacja przewodów. Standard wymaga, aby żyły PE posiadały charakterystyczną izolację żółto-zieloną. Z kolei w układach TN-C, gdzie jedna żyła łączy funkcje ochronną i neutralną, stosuje się oznaczenia PEN – najczęściej w kolorze żółto-zielonym z dodatkowymi niebieskimi akcentami na końcach.
Równie istotna jest jakość użytych materiałów. Uziomy buduje się z prętów lub bednarki, stawiając na komponenty wysoce odporne na korozję oraz czynniki mechaniczne. W nowoczesnym budownictwie często wykorzystuje się również zbrojenie fundamentów jako uziom naturalny, pod warunkiem zachowania ciągłości elektrycznej metalowych elementów żelbetu.
Zwieńczeniem prac instalacyjnych są zawsze rygorystyczne pomiary. Elektryk ma obowiązek sprawdzić rezystancję uziemienia, by upewnić się, że spełnia ona wymogi projektowe. Prawidłowe parametry pozwalają zabezpieczeniom nadprądowym i różnicowoprądowym wyłączyć zasilanie w czasie krótszym niż 0,4 sekundy w układach TN, chroniąc użytkowników przed niebezpiecznym napięciem.
W przypadku instalacji specjalistycznych, obejmujących na przykład fotowoltaikę czy rozbudowaną infrastrukturę teletechniczną, konieczne jest stosowanie wytycznych producentów. Niekiedy projekt zakłada stworzenie dodatkowego uziemienia funkcjonalnego, które musi być odizolowane od głównego systemu ochrony przeciwporażeniowej.
Całość prac kończy kompletna dokumentacja techniczna. Protokoły z pomiarów oraz dokumentacja powykonawcza stanowią potwierdzenie, że instalacja jest nie tylko sprawna, ale też w pełni zgodna z przepisami. Warto pamiętać, że trwałe i starannie zabezpieczone połączenia, do których zapewniono łatwy dostęp podczas przeglądów, są gwarancją bezpieczeństwa przez długie lata.
