Atlas M-System: co to jest?
Atlas M-System to wszechstronny zestaw elementów montażowych, który znacząco przyspiesza mocowanie płyt gipsowo-kartonowych oraz OSB. Z jego pomocą w technologii suchej zabudowy bez trudu wzniesiesz:
- ściany działowe,
- podwieszane sufity,
- wykończysz skosy poddaszy,
- zabudowy kanałów wentylacyjnych.
W skład zestawu wchodzą:
- talerzyki montażowe,
- śruby,
- tuleje rozporowe lub kotwiące,
- pręty gwintowane.
Taka konfiguracja nie tylko ułatwia pracę, ale przede wszystkim pozwala na precyzyjne niwelowanie nierówności podłoża. Użytkownik zyskuje też możliwość swobodnej regulacji dystansu w zakresie od 14 do 200 mm. Wersja M-System 3G to rozwiązanie z myślą o oszczędności kubatury. Pozwala ono na sprawny montaż izolacji termicznej i akustycznej, wymagając zaledwie 10 mm odstępu między płytą a ścianą czy stropem. Produkt spełnia rygorystyczne normy PN-EN oraz posiada Krajową Ocenę Techniczną, co stanowi potwierdzenie jakości i gwarantuje bezpieczne kotwienie zarówno w podłożach mineralnych, jak i drewnianych.
Ile łączników Atlas M-System potrzeba na m²?
Przy standardowym montażu systemu przyjmuje się rozstaw co 40 na 40 centymetrów, co przekłada się na zużycie rzędu 3–4 łączników na metr kwadratowy powierzchni. Finalna ilość potrzebnych elementów zależy jednak od indywidualnej specyfiki konstrukcji oraz przewidywanego obciążenia.
W miejscach wymagających szczególnej stabilności, takich jak:
- sufit podwieszany,
- poddasze,
- wzmocnienie konstrukcji w narożnikach,
- otwory techniczne,
- miejsce wieszania cięższych szafek.
zalecamy zagęścić punkty podparcia. Planując zaopatrzenie, warto sprawdzić wydajność wybranych zestawów. Przykładowo, jedno opakowanie M-System 3G L100 lub L200 wystarczy na wykonanie około 3,5 metra kwadratowego zabudowy, gwarantując właściwą nośność. Ostateczne wyliczenia zawsze najlepiej skonfrontować z projektem, biorąc pod uwagę rodzaj podłoża, w którym znajdą się wkręty stalowe lub tuleje rozporowe.

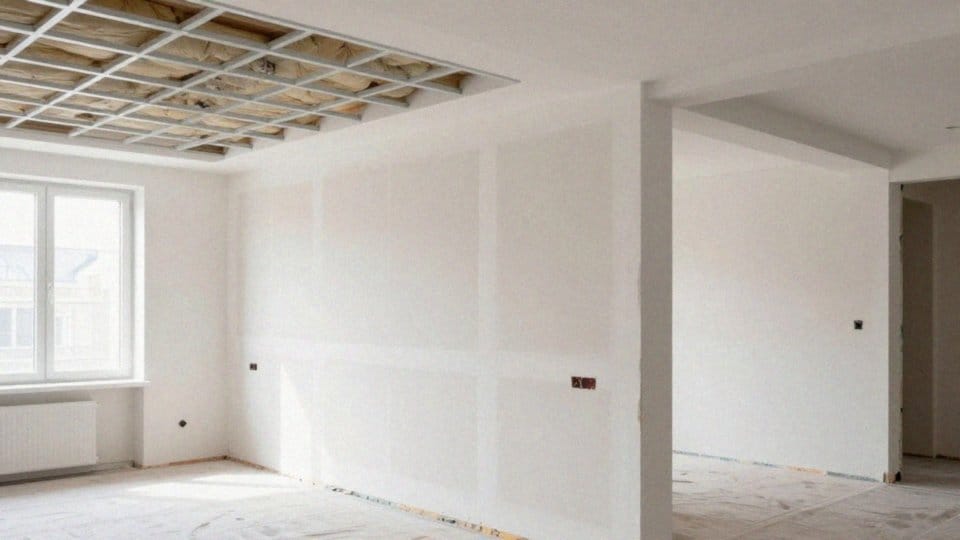

Gdzie stosować Atlas M-System?
| Typ zastosowania | Opis / Cel |
|---|---|
| Nowo wykańczane pomieszczenia | Dedykowany do prac wykończeniowych |
| Prace remontowe | Umożliwia montaż płyt na nierównych wyprawach tynkarskich |
| Montaż instalacji | Bezkolizyjne rozprowadzenie instalacji elektrycznych, wodnych, kanalizacyjnych |
| Montaż izolacji | Umożliwia montaż izolacji termicznej, akustycznej, paroizolacji |
| Korekta geometrii ścian | Możliwość korekty w przypadku narożników o kącie innym niż 90° |
| Niwelacja krzywizn | Łatwa niwelacja krzywizn i nierówności podłoży |
System ten doskonale odnajduje się w pracach związanych z suchą zabudową, sprawdzając się zarówno podczas wykańczania nowych wnętrz, jak i przy wymagających remontach. Jego wszechstronność docenią wykonawcy pracujący w budownictwie mieszkaniowym oraz użyteczności publicznej.
Rozwiązanie to pozwala na sprawne tworzenie:
- ścianek g-k,
- podwieszanych sufitów,
- adaptacji poddaszy,
- wykańczania trudnych skosów i konstrukcji drewnianych.
Solidność systemu czyni go idealnym wyborem tam, gdzie liczy się precyzja, na przykład przy budowie podłóg na legarach. Co więcej, sprawdza się on przy maskowaniu kanałów wentylacyjnych czy szachtów instalacyjnych, zostawiając niezbędną przestrzeń dla techniki przesyłowej.
Atlas M-System wykazuje się dużą elastycznością w relacjach z podłożem – bez trudu zamontujemy go na:
- betonie,
- tynkach cementowo-wapiennych,
- pustakach,
- drewnianych więźbach.
Praktycznym atutem jest możliwość jednoczesnego układania izolacji termicznej i akustycznej. Montaż paroizolacji staje się prostszy, gdyż nie wymaga budowania skomplikowanych stelaży metalowych. Dzięki płynnej regulacji dystansu w zakresie od 14 do 200 mm, system pozwala na dużą oszczędność miejsca, co ma kluczowe znaczenie w pomieszczeniach, gdzie każdy centymetr kwadratowy powierzchni użytkowej jest na wagę złota.
Jak Atlas M-System koryguje geometrię ścian i niweluje nierówności?
Korekta geometrii ścian z wykorzystaniem systemu Atlas M-System opiera się na precyzyjnej regulacji dystansu między poszyciem a podłożem. Dzięki zastosowaniu specjalnych talerzy montażowych osadzonych na gwintowanych śrubach, z łatwością zniwelujesz wszelkie krzywizny, ubytki tynku czy nierówności ścian. Rozwiązanie to pozwala uzyskać idealny pion nawet na najbardziej problematycznych powierzchniach, minimalizując odległość montażową do zaledwie jednego centymetra.
Pracę nad wyrównywaniem podłoża najlepiej rozpocząć od:
- wyznaczenia punktów odniesienia przy użyciu poziomicy lub lasera,
- dobrania łączników o właściwej długości, takich jak L100 czy L200,
- nawiercenia otworów pod tuleje kotwiące.
Kluczowym etapem jest stabilny montaż talerzyków, których położenie bez trudu dopasujesz do potrzeb. Zastosowanie stalowych śrub gwarantuje nie tylko wysoką nośność, ale także trwałość konstrukcji, eliminując przy tym ryzyko obluzowania się mocowań w trakcie użytkowania. Tak przygotowana, idealnie wypoziomowana baza znacząco przyspiesza nakładanie gładzi i pozwala osiągnąć estetyczny efekt końcowy. Co istotne, system ten świetnie radzi sobie również w nietypowych narożnikach, gdzie kąty odbiegają od standardowych dziewięćdziesięciu stopni, zapewniając sztywne podparcie bez konieczności wypełniania wolnych przestrzeni zaprawą.
Czy Atlas M-System pasuje do płyt gipsowo-kartonowych?
System Atlas M-System to wszechstronne rozwiązanie, współpracujące bez przeszkód zarówno z płytami gipsowo-kartonowymi, jak i OSB. Wykorzystując specjalistyczne łączniki talerzykowe, bez trudu zamocujesz arkusze do podłoży drewnianych, mineralnych czy nawet lekkich zabudów stelażowych.
Kluczem do sukcesu jest właściwy dobór akcesoriów, takich jak:
- tuleje tworzywowe,
- wkręty o odpowiedniej długości.
Gwarantują one oczekiwaną wytrzymałość konstrukcji. W zależności od konfiguracji, pojedynczy punkt systemu jest w stanie utrzymać obciążenie sięgające nawet 100 kg. Aby osiągnąć maksymalną stabilność, należy najpierw zweryfikować grubość płyty oraz specyfikę ściany, co pozwoli idealnie dobrać śrubę z gwintem do konkretnych wymogów technicznych.
Dbanie o precyzyjne osadzenie prętów gwintowanych i przestrzeganie zaleceń montażowych to pewność, że wykonane mocowania spełnią rygorystyczne normy PN-EN. Finalnie, wystarczy nałożyć gładź lub gips szpachlowy, aby uzyskać gładką, estetyczną powierzchnię gotową do dalszych prac wykończeniowych.
Jak rozstaw łączników wpływa na zużycie?
Gęstość rozmieszczenia punktów mocowania determinuje nie tylko nośność całego układu, ale także realne zużycie materiałów na metr kwadratowy. Przy standardowym rozstawie 40 x 40 cm jedno opakowanie wystarcza na 3,5 m², co zapewnia optymalną stabilność przy zachowaniu rozsądnych kosztów. Wszelkie odstępstwa od tego schematu wymagają jednak indywidualnego podejścia do obliczeń.
Zagęszczenie punktów do 30 x 30 cm znacząco podnosi odporność na obciążenia dynamiczne, co okazuje się kluczowe przy cięższych okładzinach. Z kolei rozstawy przekraczające 50 x 50 cm pozwalają ograniczyć liczbę użytych śrub i talerzy, lecz wiążą się z ryzykiem powstawania ugięć, dlatego wymagają wcześniejszej kontroli sztywności poszycia.
Planując instalację, warto wybiec dalej niż tylko w stronę samych mocowań. Niezbędne jest uwzględnienie przebiegu przewodów oraz montażu warstw izolacyjnych, co często wymusza korektę pierwotnego układu prętów gwintowanych. Finalna konfiguracja zawsze powinna wynikać z rodzaju użytych płyt, specyfiki podłoża oraz przewidywanego natężenia eksploatacji.
Ścisłe przestrzeganie zaleceń producenta to najprostsza metoda na uniknięcie poluzowań i zapewnienie trwałości systemu na lata. Skrupulatne rozplanowanie punktów podparcia już na etapie przygotowawczym to zysk w postaci szybszego montażu, oszczędności materiałowych oraz eliminacji kosztownych poprawek.

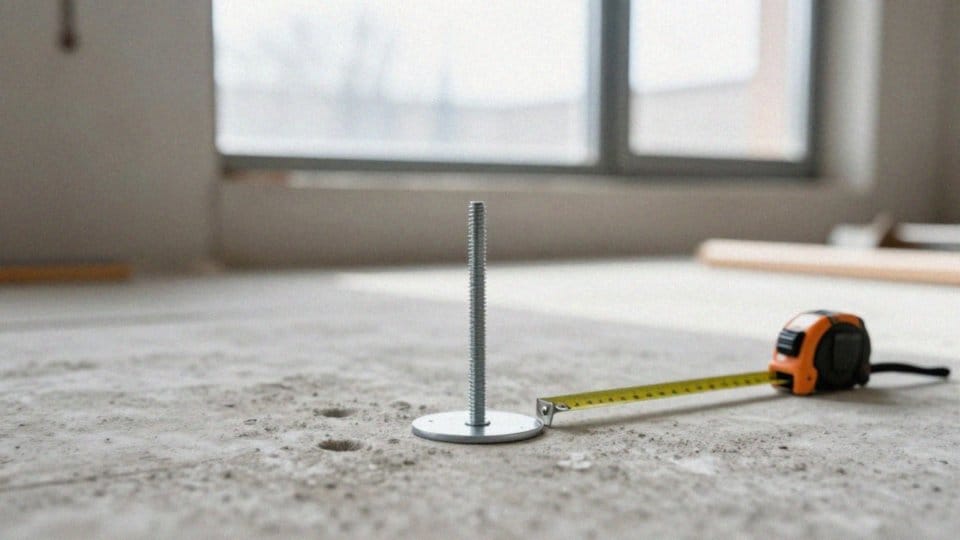

Jak ustawić dystans 14–200 mm w Atlas M-System?
Możliwość regulacji dystansu w przedziale od 14 do 200 mm zależy bezpośrednio od długości zastosowanej śruby oraz precyzji jej osadzenia w tulejach rozporowych lub kotwiących. Całą procedurę warto rozpocząć od solidnego przygotowania stanowiska pracy, wyznaczając kluczowe piony i punkty odniesienia na ścianie. Gdy otwory zostaną już wywiercone, a tuleje z tworzywa znajdą się na swoim miejscu, przychodzi czas na instalację talerzy montażowych.
Aby uzyskać idealny odstęp, wystarczy wkręcać lub wykręcać stalowy element wraz z talerzykiem. Jeśli mierzysz się z wymagającą geometrią podłoża, warto sięgnąć po wersje L100 lub L200, które znacząco ułatwiają pracę w trudnych warunkach. Pamiętaj, aby na bieżąco sprawdzać ustawienie łączników przy użyciu lasera lub poziomicy – to właśnie ten krok pozwala osiągnąć idealnie równą płaszczyznę między poszyciem a ścianą.
Pamiętaj, że ostateczna stabilność całej konstrukcji wynika z głębokości osadzenia stalowych wkrętów oraz solidnego zablokowania talerza w pożądanej pozycji. Dopiero po uzyskaniu odpowiedniego dystansu możesz bezpiecznie przymocować płyty bezpośrednio do uchwytów. Zgodnie z wytycznymi, przed końcowym montażem należy zweryfikować sztywność każdego punktu, co gwarantuje pełne bezpieczeństwo i nośność systemu w całym zakresie jego regulacji.
Jak rozprowadzić instalacje i zamontować izolację z Atlas M-System?
Bezkolizyjne prowadzenie instalacji elektrycznych czy wodno-kanalizacyjnych zaczyna się od rzetelnego przygotowania projektu jeszcze przed przykręceniem płyt. Atlas M-System tworzy przestrzeń, w której swobodnie ukryjesz przewody oraz kanały wentylacyjne bezpośrednio pod okładziną. Specjalne talerze montażowe pozwalają precyzyjnie wyznaczyć punkty serwisowe i miejsca przejść, z zachowaniem właściwych odstępów. W miejscach, gdzie instalacje nabierają objętości, kluczowe jest umiejętne rozmieszczenie łączników – tworzy to miejsce na szersze obudowy i ewentualne wzmocnienia za pomocą prętów gwintowanych, które skutecznie usztywniają konstrukcję sufitu.
Zanim przystąpisz do montażu płyt gipsowo-kartonowych, warto zająć się izolacją termiczną i akustyczną, umieszczając ją tuż przy podłożu lub między talerzami. Podobnie postępujemy z paroizolacją, zawsze dbając o to, by cała płaszczyzna była w pełni szczelna. System świetnie sprawdza się w pomieszczeniach o podwyższonej wilgotności, gdzie po zamknięciu płyt bez trudu wykonasz niezbędne hydroizolacje.
Cały proces najlepiej zamknąć w następujących krokach:
- projekt instalacji wraz z wyznaczeniem przebiegu tras,
- osadzenie tulei kotwiących i wyregulowanie prętów stalowych,
- wypełnienie przestrzeni wełną lub innym materiałem izolacyjnym,
- montaż paroizolacji,
- przykręcenie płyt do wyznaczonych wcześniej punktów podparcia,
- wykończenie złączy i powierzchni płyt.
Takie metodyczne podejście nie tylko minimalizuje ryzyko kolizji, ale znacząco przyspiesza realizację suchej zabudowy zgodnie z technicznymi standardami. Dzięki precyzyjnemu rozplanowaniu konstrukcji względem przebiegu rur, eliminujesz ryzyko kosztownych poprawek na gotowym już obiekcie.
